產品概述

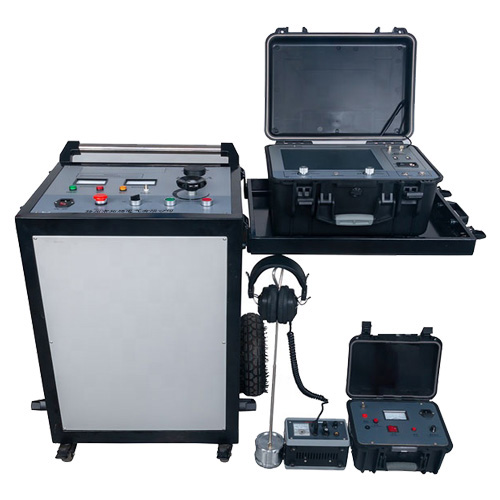

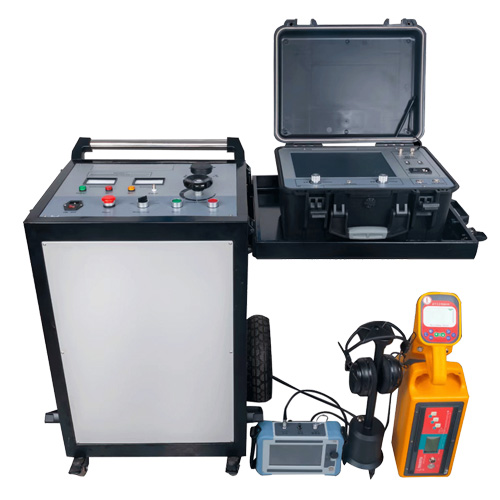

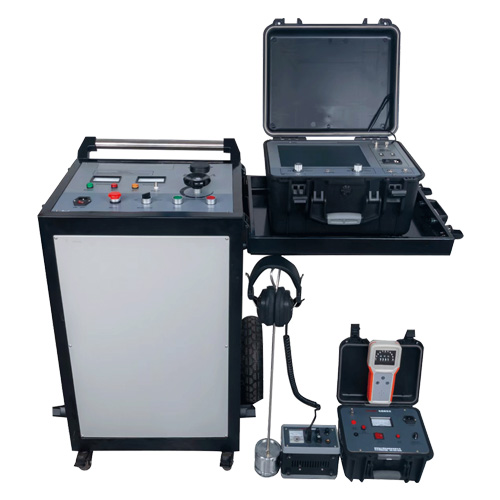

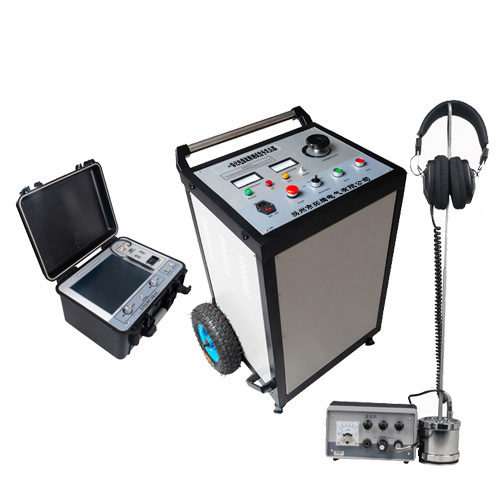

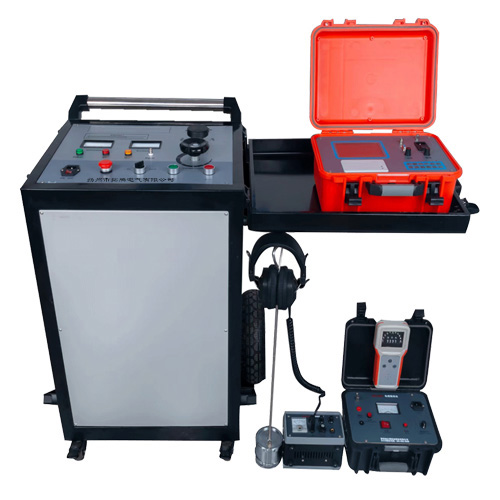

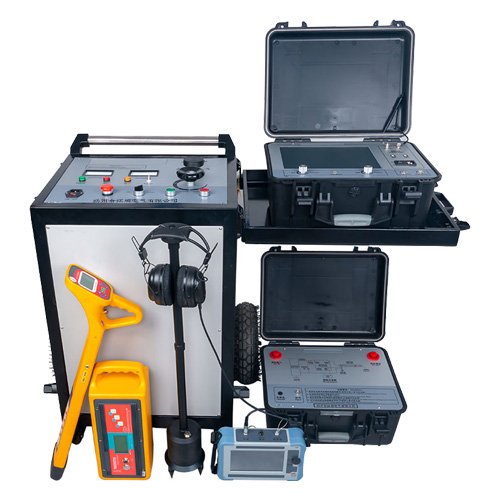

一體化電纜故障測試信號發生裝置是由直流壓信號發生設備、中壓脈沖續弧設備、二次脈沖耦合設備、脈沖電流耦合設備、組合式脈沖電容等共同組成，配合行波法或阻抗法電纜故障測試設備、聲磁同步法或跨步電壓法精確定點，可用于探測各種電壓等級電力電纜的阻、低阻、開路或閃絡性等主絕緣故障和壓?jiǎn)涡倦娎|護層故障。系統為組合式結構，接線簡單，操作方便，波形更容易理解與分析。
產品特點
➤ 組合式一體化設計，集成度。由直流壓信號發生設備、中壓脈沖續弧設備、二次脈沖耦合設備、容量可轉換組合式脈沖電容等共同組成。
➤ 可輸出直流電流、壓脈沖、脈沖電流信號與二次脈沖信號等，即可與行波法故障測距設備配合，選用脈沖電流法或多次（二次、三次）脈沖法測量電纜主絕緣故障的距離，也可作為阻抗法測距設備的電源，選用直流電阻法測量電纜主絕緣接地故障與護層接地故障的距離。
➤ 可作為聲磁同步法與跨步電壓法故障精確定點儀的壓脈沖電源。
➤ 脈沖電容為組合式，容量可轉換。通過壓電容串并聯，組合成三種電容容量，分別對應8kV、16kV、32kV三檔壓脈沖輸出，以保證每個電壓檔位下單次放電脈沖能量的大小、適應不同電壓等級、不同類型的電纜故障探測。
➤ 具有直流輸出、單次放電、周期放電三張壓輸出方式。
➤ 放電裝置內置，并由繼電器控制，可通過時間繼電器調整周期放電的時間間隔。
➤ 具有故障轉換功能。通過直流或脈沖的方式，即可把阻故障轉換成故障電阻相對較低的故障，也可適當提金屬性死接地故障的電阻值，以利于故障的測距與精確定點。
➤ 一體化組合式結構，測試線只需一根同軸電纜，簡化了測試接線，降低了故障探測的難度，大大提了故障探測的速度與成功率。
➤ 附件包安裝在設備的后面板上，易于附件的管理，防止丟失或遺忘附件。
➤ 為保證設備及人身的安全，系統專門設計了接地保護功能。當系統發生接地不良時，壓不能啟動；當系統發生異常時，可通過操作面板上的‘急停’按鈕，迅速切斷壓輸出并安全接地。
產品參數
■ 電 壓：8/16/32kV 三檔 0-35KV單檔
■ 電 容：4/16/64μF三檔 2/4μF單檔
■ 功 率：沖擊功率2000W 放電功率2048J
■ 方 式：周期/單次/直流
■ 沖擊時間：1～10秒/手動
■ 過溫保護：85℃
■ 體 積：520L×360W×950H
■ 重 量：98kg
|
I型 |
|
|
直流壓輸出 |
沖擊電容 |
|
0～8KV負極性 大輸出電流：152mA |
44μF 大輸出能量1408焦耳 |
|
0～16KV負極性 大輸出電流：76mA |
11μF 大輸出能量1408焦耳 |
|
II型 |
|
|
0～16KV 負極性 大輸出電流：152mA |
16μF 大輸出能量2048J焦耳 |
|
0～32KV 負極性 大輸出電流：76mA |
4μF 大輸出能量2048J焦耳 |
|
III型 |
|
|
0～8KV負極性 大輸出電流：304mA |
64μF 大輸出能量2048焦耳 |
|
0～16KV負極性 大輸出電流：152mA |
16μF 大輸出能量2048焦耳 |
|
0～32KV負極性 大輸出電流：76mA |
4μF 大輸出能量2048焦耳 |
|
其它規格 |
|
可與公司 波反射法電纜故障定位儀 電纜故障聲磁定點儀等組成不同的智能電纜故障定位系統
