產品簡介
目前，檢測絕緣子的方法和工具很多，但大多數上基本屬于定性檢測，不能準確、快捷地檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。

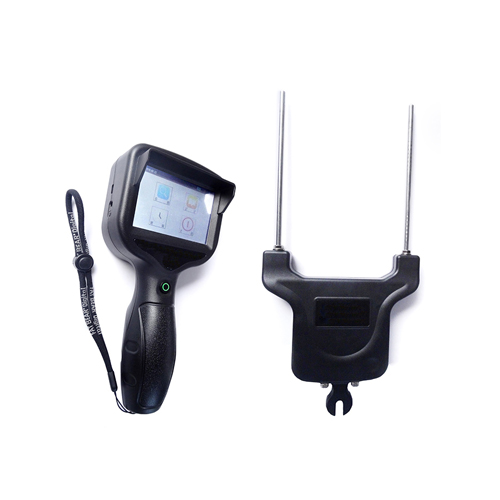

鑒于此，本公司結合廣大用戶提出的要求，通過大量地現場試驗，成功地研制出新型性能定量檢測與分析的儀器 —“TE-RT30A 無線絕緣子絕緣電阻測試儀”。該儀器能有效發現絕緣子內部隱蔽故障，提電網系統運行的可靠性，提線路工作人員測試的工作效率。操作方法簡單、快捷，主要用于帶電（停電）定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動語音報警。
本產品采用無線傳輸，探測器和手持終端通信距離可達50m以上，使測量過程真正達到安全可靠、快速準確。此外，該儀器具備極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。
產品特點
→運行電壓：35- 500kV，不同電壓等級均適用；
→測量電阻范圍：10 - 3000MΩ；
→測量誤差：≤±10%；
→采樣速率：10次/秒；
→日期時間設置：調整日期和時間，便于用戶瀏覽、查看歷史數據；
→背光時間設置：常亮、常滅、0-999分鐘內可自行設置；
→自動關機設置：從不、0-999分鐘內可自行設置；
→手持終端與探測器的傳輸距離為≥500m；
→多模式設計，適用性更強，更安全、更方便；
→萬向接頭設計，可根據絕緣子串的懸掛方位，靈活地調整測量方向；
→雙重屏蔽，抗干擾性極強，完全符合EMC標準；
→獨有的人機交互界面，簡便操作。
產品參數
|
適用范圍 |
TE-RT30A輸電線路盤型懸式絕緣子停電檢測 |
|
|
測量阻值范圍 |
10 - 3000M Ω |
|
|
測量誤差 |
± 10% |
|
|
分辨率 |
分辨率 1M Ω |
|
|
采樣速率 |
10 次 / 秒 |
|
|
工作電流 |
手持終端 |
≤ 120mA （手持終端）， |
|
探測器 |
≤4uA（探測器） |
|
|
電源供電 |
手持終端 |
2 節 5 號干電池 （手持終端） |
|
探測器 |
內置大容量鋰電池 （探測器） |
|
|
可持續工作時間 |
≥ 12 小時 (＞1000次測量） |
|
|
探測器和手持終端視距傳輸距離 |
≥ 100m （充足電源） |
|
|
手持終端液晶顯示 |
正顯液晶顯示屏，陽光下可清晰顯示 |
|
|
內部數據存儲 |
10000 組 |
|
|
工作溫度 |
-35 ℃ ~+60 ℃ |
|
|
儲存溫度 |
-40 ℃ ~+65 ℃ |
|
|
相對濕度 |
≤ 90％ RH 不結露 |
|
|
體積|重量 |
340mm x300mm x 150mm <2.5kg |
|
產品附件本產品詳細清單，請以說明書或代銷合同為準
名 稱
說 明
數 量
TE-RT30A手持終端
√
1臺
探測器
√
1個
A和B探針
√
4根
5號堿性電池
√
2節（1.5V）
專用電源適配器
√
1個
USB數據線
√
1條
220V絕緣桿
3節4米
1根
進口便攜箱
√
1個
使用說明書
√
1份
出廠試驗報告
√
1份
合格證
√
1張
產品概述：
壓輸電線路絕緣子絕緣電阻值的大小，是直接關系到線路安全穩定運行的大問題。絕緣子一旦出現零值或臟污，就必須進行清洗或更換，否則就會造成閃絡跳閘事故。目前，檢測絕緣子的方法和工具很多，但是都屬于定性檢測，不能準確檢測出每一片絕緣子的絕緣狀況，起不到預防檢測的作用。而TE-RT30B無線絕緣子電阻帶電測試儀（以下簡稱測試儀）是性能定量檢測與分析的儀器，該測試儀操作方法簡單、快捷，能夠帶電定量地準確測量出每一片絕緣子的電阻值，同時能準確區分已經漏電但尚未擊穿處于臨界損壞的絕緣子，并將測量結果以數據形式實時記錄存儲顯示，對低值絕緣子能自動報警。
功能說明
1 帶電測試功能
本測試儀采用特殊技術實現了帶電情況下檢測絕緣子電阻的功能，使測試儀不再局限于停電檢測，應用更為廣泛。
2 報警提示功能
本測試儀根據電力檢測安全標準規程設置低于500MΩ即為低值絕緣子，檢測時自動報警提示。在代產品的聲音報警的基礎上增加了光報警，避免了野外檢測報警不夠明顯的情況。
3測試結果存儲功能
本測試儀可將測試結果存入U盤，方便以后查詢。進行測試時按照測試儀提示依次輸入桿塔號、回路號、相別和串號。輸入完畢開始進行測試，測試儀自動根據測量結果統計每串片數。并按照絕緣子片號存儲每片測量結果。
4歷史數據查看及分析功能
本測試儀可在數據接收機端查看存入U盤的歷史數據，并分析低零值絕緣子片數占整串的比例。
技術參數：
產品名稱
無線絕緣子電阻帶電測試儀
型 號
TE-RT30B
適用范圍
35-500kV壓輸電線路盤型懸式絕緣子帶電（或停電）檢測
測量電壓
DC 3000V
測量范圍
50-3000MΩ
測量誤差
±5%+10MΩ
顯示方式
3.5寸觸摸屏
電 源
3.7V可充鋰電池
連續使用時間
不小于8小時
待機時間
30小時
使用工作條件
環境溫度：-25℃～+80℃
相對濕度：≤75%
大氣壓力：86KPa～106 KPa
貯存條件
環境溫度：-40℃～+120℃
相對濕度：≤90%
大氣壓力：86KPa～106 KPa
整機重量
770克
外形尺寸
發射機：380×178×34mm
接收機：210×100×57mm
絕緣桿
標配6米（可根據需要配置）
注： 1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，如有盜用或復印行為，將追究法律責任。
