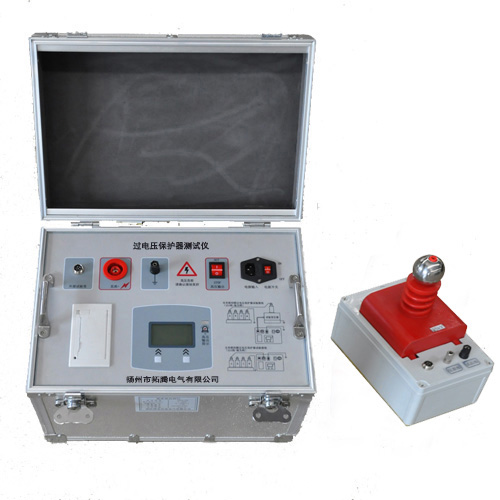

TE-OVPT30過電壓保護器測試儀

TE-OVPT30【TBP-30】型，滿足 10kV 過壓保護器要求；

TE-OVPT100【TBP-100】型，滿足 35KV 過壓保護器要求；

完全滿足 JB/T10609-2006《交流三相組合式有串聯間隙金屬氧化物避雷器》要求

產品簡介

     TE-OVPT30過電壓保護器測試儀廣泛地用于各種電氣設備工頻放電電壓的測試，尤其是對帶間隙的氧化鋅過壓保護器（又稱避雷器或TBP）的工頻放電電壓測試具有獨特的功效。該測試儀采用一種新型的特殊電路，對試驗電壓波形進行監測，同時采集電流回路的放電脈沖信號，自動判斷間隙放電，鎖存放電瞬間的電壓峰值，同時發出聲音報警信號，以提示試驗者，并迅速切斷試驗電源，保護試品和試驗設備免遭過流損壞。該測試儀集工頻壓電源、測量、控制系統為一體，濃縮在一個鋁合金箱內，體積小，重量輕，防震耐摔，操作簡單，攜帶方便。標準：DL/T987-2005

產品特點

 1.儀器采用波形檢測和付立葉變換方式時刻監測放電電流，當監測到放電電流時，立即紀錄此刻壓并在0.2s內切斷壓電源。測試結果精度，便于實現自動化測量。

 2.儀器采用大屏幕液晶顯示器，測試過程通過漢字菜單提示既直觀又便于操作。

 3.儀器操作簡便，數據的測量在微處理器控制下自動完成。無需人工干預.

 4.一體化機型，內附壓電源，便于現場測試，減少現場接線。

 5.壓保護：試品短路、擊穿或壓電流波動，能以短路方式速切斷輸出。

 6.低壓保護：誤接380V、電源波動或突然斷電，啟動保護，不會引起過電壓。

 7.防誤操作：兩級電源開關；電壓、電流實時監示；接線端子/低壓分明；緩速升壓，可迅速降壓,聲音報警。

 8.抗震性能：儀器采用獨特抗震設計，可耐受強烈長途運輸震動、顛簸而不會損壞。

產品參數

 1.輸出電壓0～30kV  輸出電流0-25mA

 2.檢測放電方式: 波形檢測和付立葉變換方式

 3.準確度: 電壓: ±（讀數×2%+0.1）     電流: ±（讀數×2%+0.1）

 4.壓切斷時間: 小于0.2秒

 5.分辨率：0.1KV

 6. 輸入電源：180V～270VAC，50Hz/60Hz±1%，市電或發電機供電

 7.計算機接口：  標準RS232接口

 8.打印機：           煒煌A7熱敏微型打印機

 9.環境溫度：      -10℃～50℃ 相對濕度：      <90%

30C型過電壓保護器綜合測試裝置

產品簡介

      作為電力系統中一種新型過電壓保護裝置，三相組合式過電壓保護器已大量應用于35kV及以下電力系統中，用以限制雷電過電壓、真空斷路器操作過電壓以及電力系統中可能出現的各種暫態過電壓，可有效地保護電動機、變壓器、開關、電容器、電纜、母線等電力設備的絕緣不受損害，對相間和相對地的過電壓均能起到可靠的限制作用，是傳統的避雷器所不具備的。

      對過電壓保護器的試驗，應該符合《DL/T 474.5-2006》現場絕緣試驗實施導則第5部分:避雷器試驗要求。三相組合式過電壓保護器主要分為有帶串聯間隙過壓保護器和無間隙過壓保護器兩大類，其試驗項目內容要求分別使用壓工頻交流和壓直流電源，試驗時需要直流壓試驗設備及交流耐壓試驗設備各一套，設備體積大、件數多，且試驗現場需要提供220V供電電源才可使用，試驗接線測試較為繁瑣，工作效率低下。國內尚無可覆蓋有間隙和無間隙過電壓保護器的專用儀器。為此我公司開發了一款適用于10kV電壓等級及以下的三相組合式過電壓保護器綜合測試裝置，用于三相組合式過電壓保護器調試及試驗項目，以期及早發現設備內部絕緣受潮及閥片老化等危險缺陷.

      本儀器可完成無間隙型過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，通過外接試驗變壓器可實現對有間隙型過電壓保護器的工頻放電電壓試驗。

性能特點

  1.儀器主機采用強度、絕緣、耐磨硬塑密封箱，具有外形美觀，堅固耐用，防震性能好，絕緣等級，方便現場搬運等特點；

  2.儀器可用多種供電方式，可直接使用220V市電供電，也可使用內置大容量可充電電池供電，可連續使用8小時以上，能滿足各類試驗現場。

  3.周到的安全設計：儀器設計有壓輸出開關，置于OUT后硬件電路才可接入壓輸出電路，可有效避免因界面誤操作導致輸出壓，而對試驗人員造成傷害的隱患；儀器一旦有壓輸出會發出聲光報警提示，對現場使用人員有良好的提示作用。

  4.儀器主機內置32位速處理器，具有強大的數據處理能力。

  5.全中文簡體液晶顯示，人機界面良好，操作簡單直觀。

  6.儀器功能全面配置靈活，主機可直接輸出直流壓用于測試無間隙三相過電壓保護器及氧化鋅避雷器，也可配置試驗變壓器用于有串聯間隙過電壓保護器的工頻放電試驗。

  7.試驗參數包括有串聯間隙過電壓保護器交流動作電壓試驗和無間隙過電壓保護器及氧化鋅避雷器的直流1mA參考電壓試驗，數據可信、精度。

  8.附件配置齊全，能滿足各類過電壓保護器的試驗現場需要。

技術參數

 1工頻放電試驗

   ⑴ 輸出電壓（AC）： 0.00～30.0kV

   ⑵ 分辨率：  0.1kV

   ⑶ 測量準確度：±1%±2個字

   ⑷ 測試間隔時間：≥15S

   ⑸ 測試完畢自動計算三次平均值并具有可選打印功能

2 直流1mA參考電壓試驗

  ⑴ 額定輸出(DC)：電壓0-30kV  電流0-1000μA   脈動不大于±1.5%

  ⑵ 測量范圍：電流0-1000μA   電壓：0-30.0kVdc

  ⑶ 分辨率：電流1uA   電壓：0.1kV

  ⑷ 測量準確度：±1%±1個字

  ⑸ 具有殘壓自動泄放功能

3  其他參數

  ⑴電源供電方式：鉛酸電池12V/7Ah

  ⑵環境溫度： -10℃～+50℃

  ⑶相對濕度：  RH ≤80％

  ⑷海拔度： ＜1000米

  ⑸外形尺寸：主機：380×280×210 mm

                      試驗變壓器：255×150×255mm

  ⑹重量：主機：5.8kg

               試驗變壓器：8.7kg

基本配置
