壓驗電器，英文名稱：High-pressure electroscope。 由電子集成電路制成的聲光，性能穩定、可靠。具有全電路自檢功能和抗干擾性強等特點。無論是白天或夜晚，室內、變電所（站）或室外架空線上，都能正確、可靠的為您服務，是電力系統和工礦企業必備的安全工具。
◎產品穩定可靠，簡單耐用，準確有效的判斷出設備是否帶電。
◎產品應有的功能全部到位。沒有實質性用途的功能全部刪除。
◎產品精度，啟動電壓度一致，使用環境和電池電量的變化對啟動電壓的影響≤3% 。
◎電路采用軍工級厚膜芯片，專用集成電路ASIC。
◎電路采用了勻電場布線和先進的貼片工藝。
◎ 外殼采用進口ABS軍工級顆粒塑料注塑而成。
◎ 絕緣操作桿采用新型進口環氧樹脂（海因環氧樹脂）和強度玻璃纖維布。經歷了烘烤打磨等10多道工序。
◎ 每一個產品都是經過千錘百煉精心打磨而成。

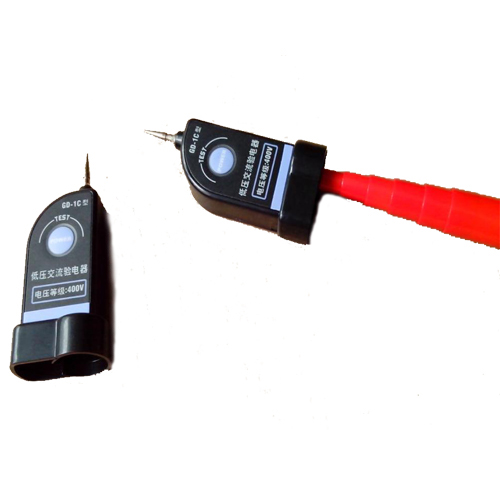

低壓專用驗電器 |低壓驗電器
|
|
|
|
|
折疊式驗電器 |
微型驗電器 |
旋轉式驗電器 |
袖珍式驗電器 |
WBJ(GSY)折疊式驗電器:0.1-10KV伸態長度：90CM縮態長度：17CM 絕緣手柄：10CM有效絕緣桿長：70CM 驗電器頭：10CM 伸縮節數：7節

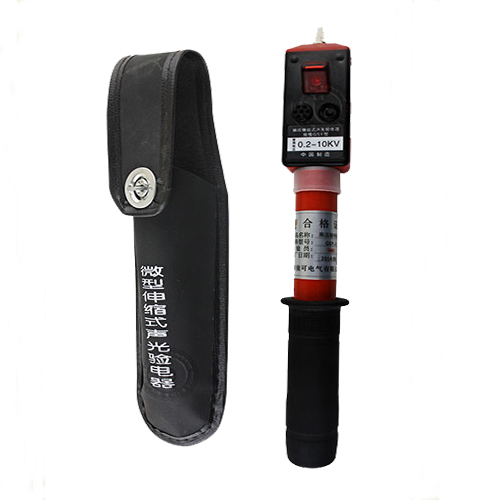

GSY|GDY微型驗電器（蘇式）:0.1-10KV 0.4KV 0.4-10KV 伸態長度：90CM縮態長度：17CM 絕緣手柄：10CM有效絕緣桿長：70CM 驗電器頭：10CM 伸縮節數：7節

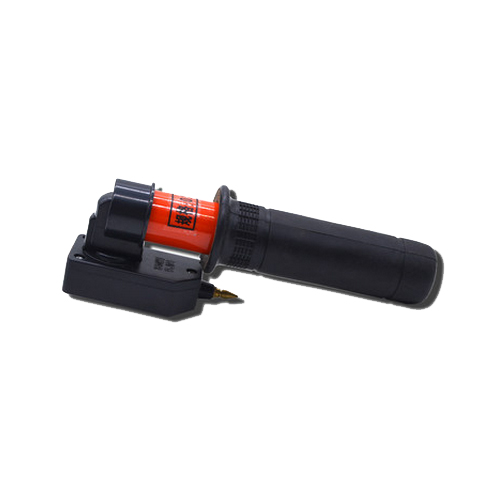

WBJ-6旋轉式驗電器(回轉調角式）：0.1-10KV
GDY-10袖珍式驗電器：0.1-10KV 伸態長度：100CM縮態長度：38CM 絕緣手柄：13CM有效絕緣桿長：70CM 驗電器頭：17CM 伸縮節數：5節
壓交流驗電器
|
|
|
|
|

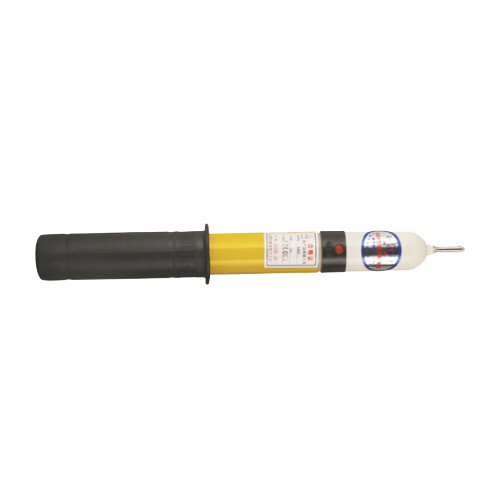

GSY型 |

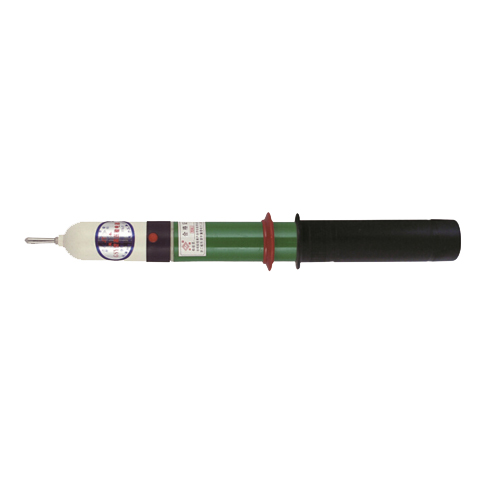

GSY-1型 |
GSY分體型 |

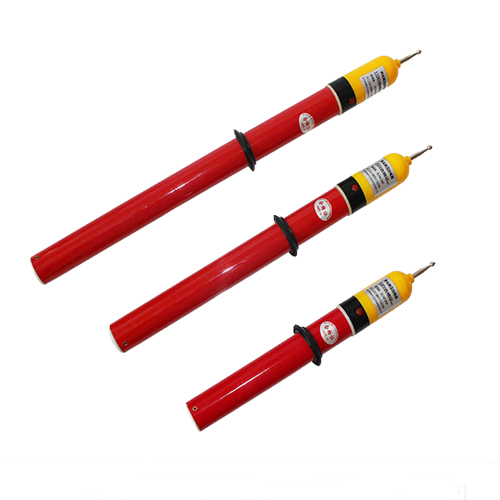

GDY型 |
|
|
|
|
|
SG型欠壓指示 |

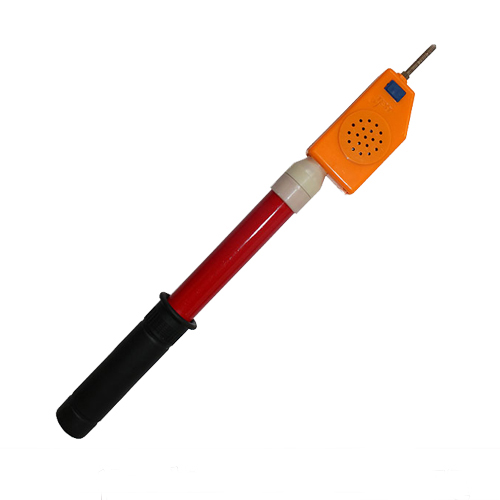

YDQ聲光語音型 |

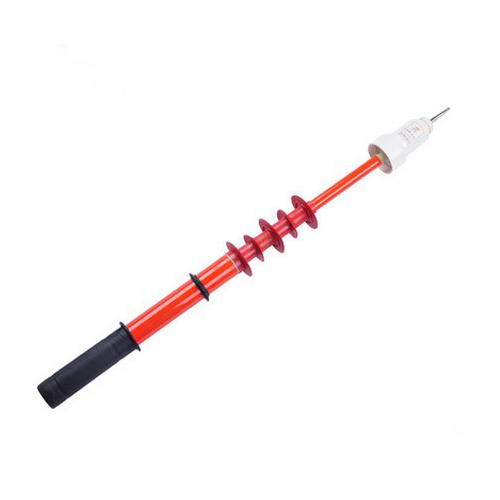

GDY-F全天候防雨型 |
GDY-C風車式 |
|
|
|
|
|

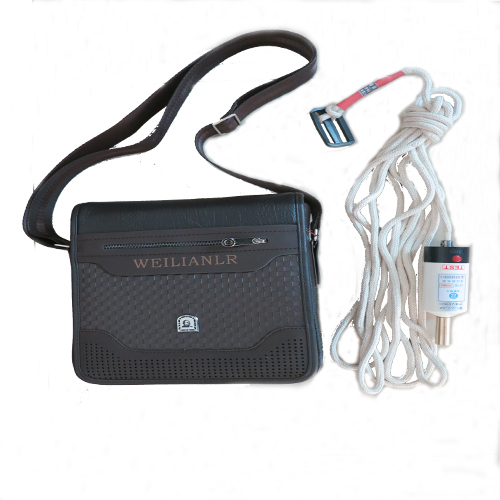

GDY-S繩式驗電器 |

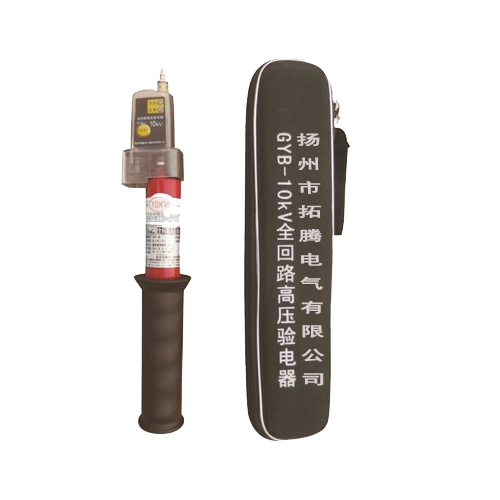

GYB-SG(GD)驗電器 |
GYB-II全回路自檢驗電器 |
EC-2語言驗電器 |
壓驗電器參數
|
名稱 |
規格型號 |
額定使用電壓(KV) |
啟動電壓(KV) |
有效絕緣長度 |
工頻泄露電流(μ) |
1min工頻耐壓(KV) |
5min工頻耐壓（KV） |
|
驗電器 |
GSY 6KV |
6 |
0.9-2.4 |
≥700 |
≤350 |
45 |
- |
|
GSY 10KV |
10 |
1.50-4.00 |
≥700 |
≤350 |
45 |
- |
|
|
GSY 20KV |
20 |
2.5-8.00 |
≥900 |
≤400 |
95 |
- |
|
|
GSY 35KV |
35 |
5.25-14.00 |
≥900 |
≤400 |
95 |
- |
|
|
GSY 110KV |
110 |
16.50-44.00 |
≥1300 |
≤450 |
220 |
- |
|
|
GSY 220KV |
220 |
33.00-88.00 |
≥2100 |
≤500 |
440 |
- |
|
|
GSY 330KV |
330 |
49.5-132 |
≥3200 |
≤550 |
- |
380 |
|
|
GSY 500KV |
500 |
75-200 |
≥4100 |
≤600 |
- |
580 |
各種規格壓聲光驗電器技術指標：
|
序號 |
試驗項目 |
單位 |
電壓等級 試驗參數 |
備 注 |
||||||||||
|
3KV |
6KV |
10KV |
27.5KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
|
||||
|
1 |
啟動電壓 |
KV |
0.45-1.2 |
0.9-2.4 |
1.5-4.0 |
4.1-11 |
5.25-14 |
9.9-26 |
16.5-44 |
33-88 |
49-132 |
75-200 |
接觸 |
|
|
2 |
反回電壓 |
|
|
|
|
|
|
|
|
|
|
|
觸電即響，離電即停 |
|
|
3 |
驗電響應距離 |
mm |
<5 |
<5 |
<10 |
<15 |
<15 |
<60 |
<60 |
<100 |
<150 |
<500 |
合格 |
|
|
4 |
泄漏電流 |
μA |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
<30 |
合格 |
|
|
5 |
驗電聲響強度 |
dB |
>75 |
>75 |
>75 |
>75 |
>75 |
>75 |
>75 |
>75 |
>75 |
>75 |
背景噪音50分貝音響清晰可辨 |
|
|
6 |
直流電壓試驗 |
KV |
3 |
6 |
10 |
27.5 |
35 |
66 |
110 |
220 |
330 |
500 |
對直流電壓驗電，不做有電顯示 |
|
|
7 |
驗電光強度 |
1X |
53600 |
53600 |
53600 |
53600 |
53600 |
53600 |
53600 |
53600 |
53600 |
53600 |
合格 |
|
|
8 |
抗電弧試驗 |
KV |
3.6 |
7.2 |
12 |
33 |
42 |
79 |
130 |
260 |
400 |
600 |
驗電出現強拉弧時持續1分鐘合格 |
|
|
9 |
感應電壓試驗 |
KV |
3 |
|
|
|
|
|
|
|
|
|
平行架兩條導線（20mm 長600mm 間距1000mm，一條加電，一條無電，在不加電導線上驗電不發驗電訊號 |
|
|
10 |
防短路試驗 |
KV |
3.6 |
7.2 |
12 |
33 |
42 |
55 |
88 |
176 |
200 |
400 |
不發生擊穿 |
|
|
11 |
工頻耐壓試驗 |
KV |
40 |
45 |
45 |
150 |
150 |
250 |
250 |
450 |
|
640 |
如分段耐壓每300mm加壓40KV合格 |
|
|
12 |
溫度試驗 |
℃ |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
-30+45 |
±溫度各5小時工作正常 |
|
|
13 |
濕度試驗 |
% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
95% |
工作正常 |
|
|
14 |
壽命試驗 |
次 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
5000 |
工作正常 |
|
|
15 |
自由跌落 |
次 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
驗電器距水泥地面一米處跌落3次工作正常 |
|
|
16 |
沖擊試驗 |
次 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
工作正常 |
|
|
17 |
同相干擾 |
KV |
<1.2 |
<2.4 |
<4 |
<11 |
<14 |
<26 |
<44 |
<88 |
|
<200 |
合格 |
|
|
18 |
反相干擾 |
KV |
>1.8 |
>3.6 |
>6 |
|
>21 |
|
>66 |
>132 |
|
>300 |
合格 |
|
|
19 |
工作環境 |
|
|
|
|
|
|
|
|
|
|
|
戶內戶外 |
|
|
20 |
工作電壓 |
V |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
AG13號氧化銀電池4塊 |
|
|
21 |
靜態電流 |
μA |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
合格 |
|
|
22 |
動態電流 |
MA |
<15 |
<15 |
<15 |
<15 |
<15 |
<15 |
<15 |
<15 |
<15 |
<15 |
合格 |
|
|
23 |
動態功耗 |
W |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
<0.2 |
合格 |
|
|
24 |
額定時間試驗 |
KV |
3 |
6 |
10 |
27.5 |
35 |
66 |
110 |
220 |
330 |
500 |
5分鐘聲光顯示正常 |
|
|
序號 |
項目 |
驗電器類別參數 |
||||||||
|
0.4KV |
3-10KV |
27.5KV |
35KV |
66KV |
110KV |
220KV |
330KV |
500KV |
||
|
1 |
縮態長度 |
230 |
400 |
1200 |
500 |
600 |
600 |
800 |
1200 |
1500 |
|
2 |
伸態長度 |
900 |
1000 |
5000 |
1500 |
2000 |
2000 |
3000 |
5000 |
8000 |
|
3 |
有效絕緣長度 |
700 |
700 |
4200 |
1100 |
1440 |
1440 |
2440 |
5200 |
6000 |
|
4 |
握柄長度 |
100 |
130 |
800 |
200 |
400 |
400 |
500 |
800 |
1200 |
|
5 |
伸縮絕緣桿節數(mm) |
8 |
5 |
5 |
5 |
5 |
5 |
5 |
5 |
6 |
|
6 |
重量g |
115 |
270 |
1700 |
500 |
600 |
600 |
1000 |
2000 |
2000 |
|
備注：根據客戶需要，絕緣桿長度可加長 |
||||||||||
