令克棒（拉閘桿）絕緣棒、絕緣拉桿、壓操作桿由工作頭、絕緣桿和握柄三部分構成。絕緣桿采用玻璃纖維布、環氧樹脂和306樹脂苯酐、玻璃鋼纖維布以及固化劑等幾種絕緣材料制成，經過一次溫定形和一次溫打磨，然后上漆制作成玻璃鋼制品，具備優良的機械電氣性能，絕緣性能良好，使用安全.為便于攜帶和存放，有多節和伸縮式兩類，多節的采用金屬螺紋連接它主要用于用于短時間對帶電設備進行操作的絕緣工具，如接通或斷開壓隔離開關、跌落熔絲具，裝拆攜帶式接地線，以及進行測量和試驗時使用。
簡介
1、按照組合形式可以分為兩種：一種是接口式令克棒；另一種是伸縮式令克棒。接口式的相對來說比較耐用，伸縮式的相對來說操作比較方便。
A:分節接口式:接口式又稱螺旋式拉閘桿,分節處采用螺旋接口，長可做到10米，可分節裝袋攜帶方便。按長度與節數可分為：3節3米，3節4米，4節4米，3節4.5米，3節4.5米，4節5米，5節5米，4節6米，5節6米，4節8米
B:伸縮式：伸縮式壓拉閘桿3節伸縮設計，一般長做到6米，重量輕，體積小，易攜帶，使用方便，可根據使用空間伸縮定位到任意長度，有效地克服了接口式拉閘桿因長度固定而使用不便的缺點。按長度可分為：3節4米、3節5米、4節5米、4節6米。

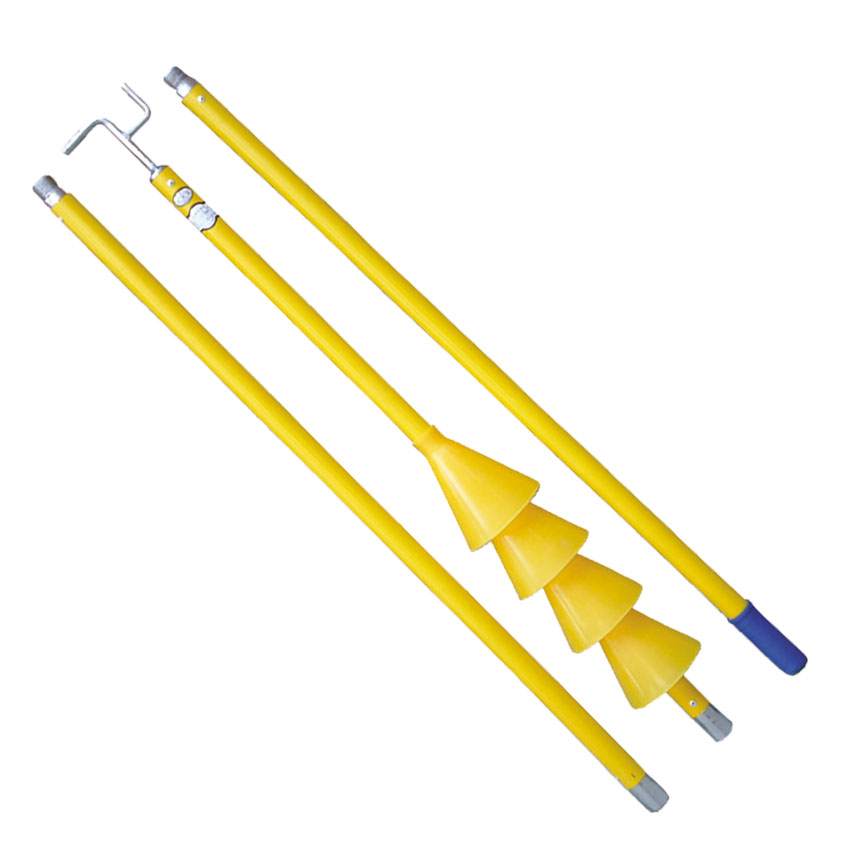

2、根據使用環境可分為兩種：一種是普通令克棒；另一種是防雨式令克棒（全天候拉閘桿）。
3、按材質分為：玻璃布拉閘桿、酚醛樹脂拉閘桿，環氧樹脂拉閘桿等。
令克棒試驗周期為一年一次。6-10KV的加壓44KV電壓；35KV-154KV的加四倍相電壓；220KV的加三倍相電壓；試驗時間5為分鐘。
4、拉閘桿按電壓等級分為：10kV、35kV、110kV、220kV、330kV、500kV。
型號說明：型號說明 JYG系列絕緣操作桿（令克棒）根據額定電壓、令克棒操作頭（T型、L型、H型）、絕緣桿節數（3、4、5）、絕緣桿連接方式（A、S）等項指標
例如：令克棒JYGT-A-35／1.5×4表示35KV，T型頭，絕緣桿共4節每節1.5米，螺紋式連接。即：4節6米。
※選型須知:
不同電壓等級、不同使用環境下的拉閘桿的具體配置是不同的；相同電壓等級不同使用環境下的拉閘桿的具體配置也是不同的。所以，用戶在選購拉閘桿時一定要確定好具體的使用環境和準確的電壓等級，以便正確選型。
|

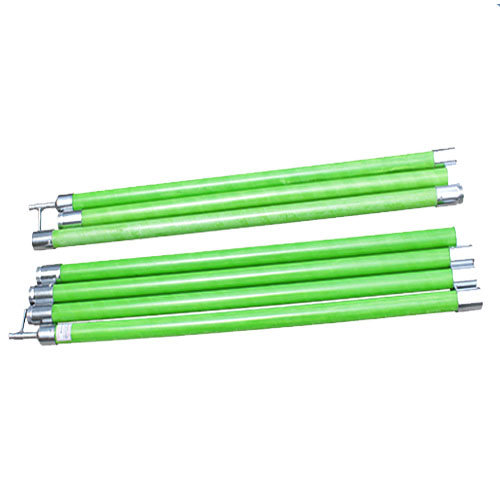

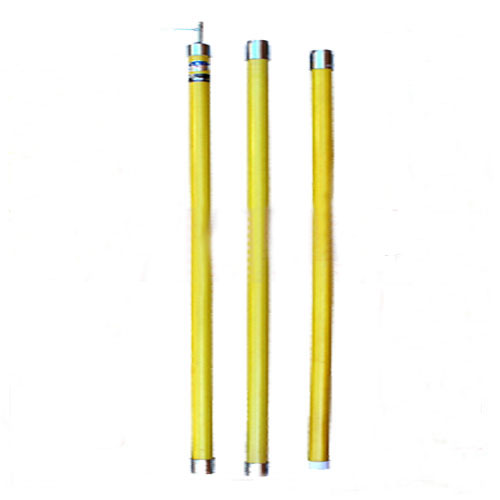

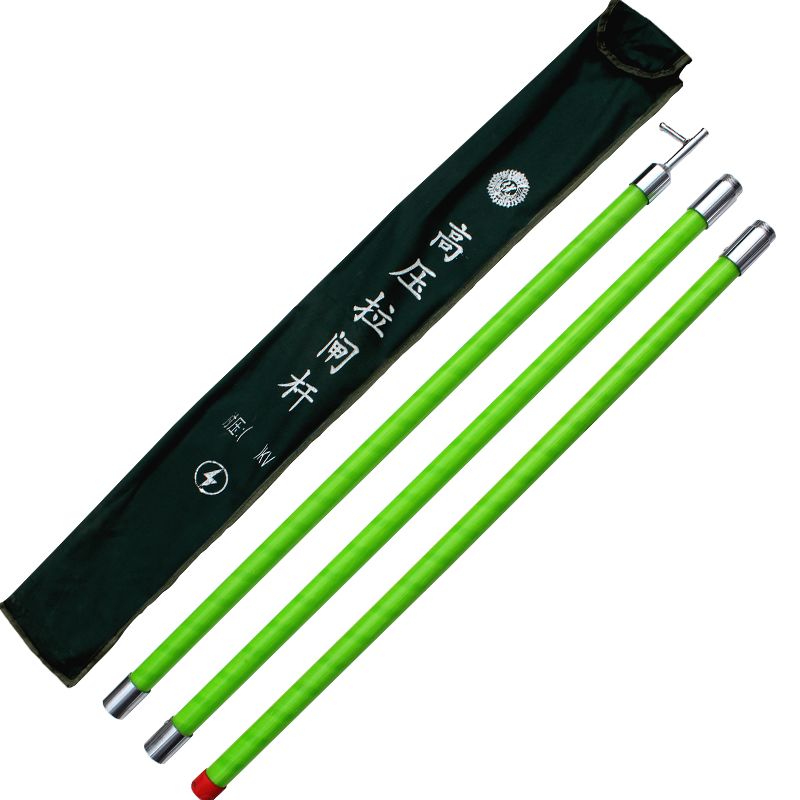

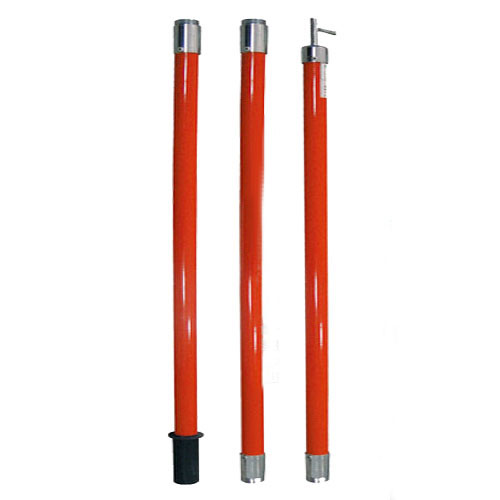

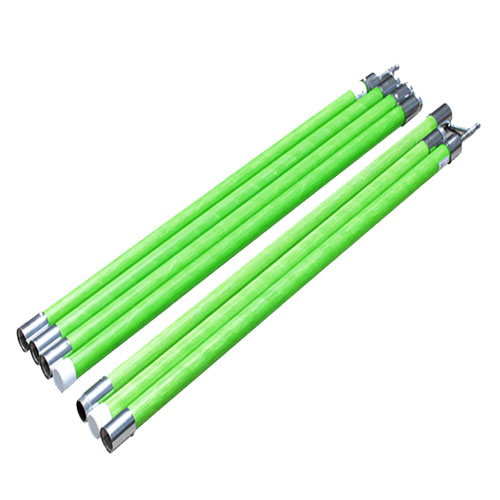

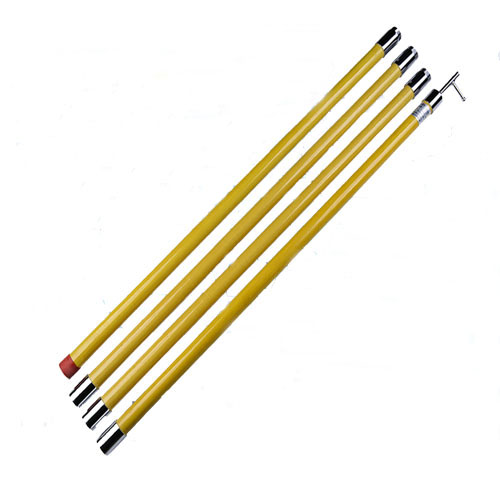

▶顏色選擇 (綠、黃、紅、藍、紫、白、黑） |
|||||
|
||||||
|
▶樣色選擇 (異形尖） |
||||||

|
||||||
|
▶長度選擇： |
||||||
|
10KV |
10KV |
35KV |
110KV |
220KV |
500KV |
|
|
3米 4米 |
4米 |
4米 |
4.5米5米 |
6米 |
6米 |
|
|
▶材質選擇 |
||||||
|

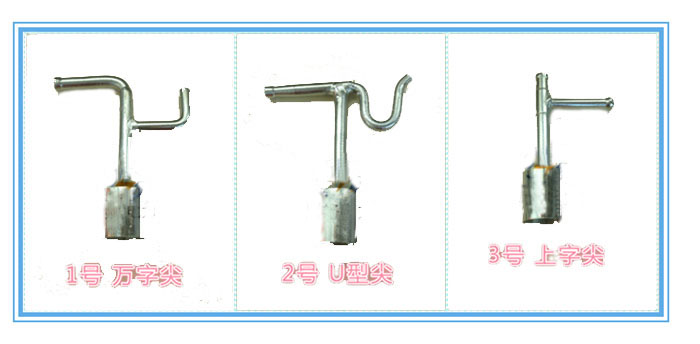

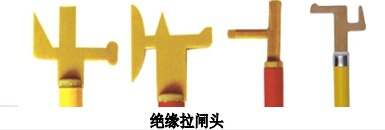

令克棒（拉閘桿）頭材質合金形式選擇 常用“上”字型 |
||||||
|
▶產品介紹 |
||||||
|
令克棒又叫拉閘桿，采用專業的性能絕緣材料制作，用于短時間對帶電體設備進行操作的絕緣工具，如接通或斷開壓隔離開關，跌落式斷路器等。 |
||||||
注：絕緣操作桿顏色按云南電網公司要求制作（10kV綠色、35kV黃色、110kV紅色、220kV藍色、500kV白色），通過區分顏色來分辨絕緣桿電壓等級及長度，方便操作人員使用。
令克棒參數：
|
額定使用電壓 |
總長 |
節數 |
外徑 |
壁厚 |
組接方式 |
接口外徑 |
|
10KV |
3米 |
3節 |
32mm |
3.5mm |
平口螺旋 |
35mm |
|
10KV |
4米 |
4節 |
32mm |
3.5mm |
平口螺旋 |
35mm |
|
35KV |
4米 |
4節 |
32mm |
3.5mm |
平口螺旋 |
35mm |
|
110KV |
4.5米 |
3節 |
32mm或37mm |
3.5mm |
平口螺旋 |
35mm或40mm |
|
110KV |
5米 |
3節 |
32mm或37mm |
3.5mm |
平口螺旋 |
35mm或40mm |
|
220KV |
6米 |
3節 |
32mm或37mm |
3.5mm |
平口螺旋 |
35mm或40mm |
|
220KV |
6米 |
3節 |
32mm或37mm |
3.5mm |
平口螺旋 |
35mm或40mm |
|
500KV |
6米 |
4節 |
|
|
|
|
|
500KV |
6米 |
5節 |
|
|
|
|
|
電壓等級 |
長度 |
規格型號 |
防雨型 |
伸縮型 |
|
10KV |
3米 |
TTLKB-10KV |
TTLKB-10KV/F |
TTLKB-S-10KV |
|
35KV |
4米 |
TTLKB-35KV |
TTLKB-35KV/F |
TTYLKB-S-35KV |
|
110KV |
5米 |
TTLKB-110KV |
TTLKB-110KV/F |
TTLKB-S-110KV |
|
220KV |
6米 |
TTLKB-220KV |
TTLKB-220KV/F |
TTLKB-S-220KV |
|
330KV |
8米 |
TTLKB-330KV |
TTLKB-330KV/F |
|
|
500KV |
10米 |
TTLKB-500KV |
TTLKB-500KV/F |
|
1、不同電壓等級對應不同長度的壓拉閘桿，根據國家標準 規定如下（僅供參考）：10kv 3節3米或3節4米或4節4米，35kv 3節4.5米，110kv 4節5米，220kv 4節6米，330kV 4節8米，500kv 4節8米。
◇10KV令克棒（壓令克棒，壓拉閘桿，絕緣操作桿） 技術要求：
有效絕緣長度：2100mm ；金屬端部接頭長度：70mm ；握手部分：600mm ；金屬中間接頭總長度：270mm ；節數：3；外 徑尺寸：32mm； 總長：3040mm。
◇35KV令克棒（壓令克棒，壓拉閘桿，絕緣操作）技術要求：
有效絕緣長度： 2990mm ；金屬端部接頭長度：70mm ；握手部分：700mm ；金屬中間接頭總長度：280mm；節數：3 ；外徑尺寸：36mm ；總長：4040mm。
◇110KV令克棒（壓令克棒，壓拉閘桿，絕緣操作） 技術要求：
有效絕緣長度： 3880mm； 金屬端部接頭長度：70mm ；握手部分：700mm； 金屬中間接頭總長度：370mm ；節數：3 ；外徑尺寸：36mm ；總長：5020mm。
◇220KV令克棒（壓令克棒，壓拉閘桿，絕緣操作） 技術要求：
有效絕緣長度： 4660mm； 握手部分：900mm ；金屬端部接頭長度：70mm； 金屬中間接頭總長度：350mm； 外徑尺寸：36mm； 節數：3 ；總長：5980mm。
長度可分：3米令克棒，4米令克棒， 5米令克棒，6米令克棒，8米令克棒，10米令克棒
接口式壓拉閘桿結構性能特點:
1、采用絕緣性能及機械強度俱佳、重量輕、經防潮處理的環氧樹脂管加工而成,具有重量輕,絕緣桿機械強度,攜帶方便等特點。
2、握手部分采用優硅橡膠護套，絕緣性能更佳，安全可靠。
3、端部金屬接頭為鍍鉻件，與絕緣桿采用內嵌式結構連接更牢固、安全、可靠。
4、擴展聯接方便，選擇性強，聯接形式多樣，可以靈活組合。
※注意事項：
1、使用前對拉閘桿進行外觀檢查，操作桿表面光滑，無劃傷裂痕，空心管斷口處有堵封頭，節桿之間連接牢固，不松動，不脫落。
2、對拉閘桿工頻耐壓試驗日期進行檢查，應嚴格按照DL408-91電業安全工作規程作定期試驗，超過試驗周期不得擅自使用，要嚴格執行先試驗，后使用的原則。
3、對每套壓拉閘桿上標記進行檢查, 是否明確，制造廠名、生產日期、適用額定電壓等是否準確完整。
4、必須適用于操作設備的電壓等級，且核對無誤后才能使用。
5、雨雪天氣必須在室外進行操作的要使用帶防雨雪罩的特殊絕緣操作桿。
6、操作時在連接絕緣操作桿的節與節的絲扣時要離開地面，不可將桿體置于地面上進行，以防雜草、土進入絲扣中或粘縛在桿體的外表上，絲扣要輕輕擰緊，不可將絲扣未擰緊即使用。
7、使用時要盡量減少對桿體的彎曲力，以防損壞桿體。
8、使用后要及時將桿體表面的污跡擦拭干凈，并把各節分解后裝入一個專用的工具袋內，存放在屋內通風良好、清潔干燥的支架上或懸掛起來，盡量不要靠近墻壁，以防受潮，確保其電氣性能與機械性能的可靠性。
9、對絕緣操作桿要有專人保管。
|
|
|
|
|
|
|
|
