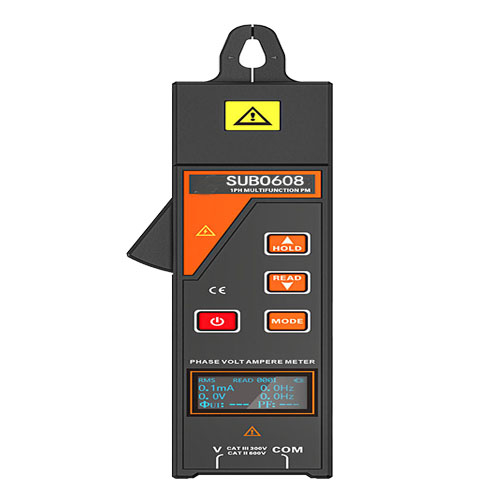

SUBO608單相鉗形功率計|電能表現場校驗儀
發布者：揚州市拓騰電氣有限公司 發布時間：2023/3/10


產品簡述：
        SUBO608 電能表現場校驗儀又名電能表在線校驗儀、電能表校驗儀、MiNi鉗形功率表，采用單鉗設計，MiNi機身，小巧玲瓏，其外形美觀精致，結構科學合理。使用高性能32位嵌入式微處理器+實時操作系統，CPU主頻達到120MHz，ADC實現最高采樣速率達到1MSPS，有效保證了數據的精度和信息完整性，儀表能測試380/220V電力系統中的相位、真有效值電壓、真有效值電流、漏電流、頻率、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因數、1~50次諧波、諧波比等，并實時顯示電流電壓波形，能判斷感性容性電路，非常適合于排線密集的場所及二次計量單位。儀表還具有數據保持、定時數據存儲、數據查閱等功能，廣泛適用于電力、石油化工、冶金、鐵路、氣象、工礦企業、計量部門、科研院校等領域。尤其適用于對電壓、電流、功率、電能、諧波、相位等電量參數做分析和診斷。
二、技術特點：
  1．基準條件和工作條件

影響量

基準條件

工作條件

備注

環境溫度

23℃±1℃

-10℃～40℃

/

環境濕渡

40%～60%

＜80%

/

信號波形

正弦波

正弦波

β=0.01

信號頻率

50HZ±1HZ

40HZ～70HZ

/

 諧    波

<0.1%

     0.0%～100%

頻率=50HZ

儀表工作電壓

9V±0.5V

9V±1V

/

測相位頻率相序時電流幅值

1A±0.1A

3mA～30A

/

測相位頻率相序時電壓幅值

100V±10V

2V～600V

/

測功率功率因數時電流幅值

1A±0.1A

10mA～30A

/

測功率功率因數時電壓幅值

100V±10V

10V～600V

/

外電場、磁場

應避免

被測導線位置

被測導線處于鉗口的近似幾何中心位置

2．一般規格

功    能

同時測試380/220伏電力系統中的相位、真有效值電壓、真有效值電流、有功功率、無功功率、視在功率、有功電能、無功電能、視在電能、功率因數、1~50次諧波、諧波比、電流電壓波形實時顯示、漏電流、頻率、相序、1秒~999秒定時存儲數據等

電    源

6LR61，9V DC，連續使用約7小時

測試方式

鉗形CT；真有效值方式

鉗口尺寸

Ф7.5mm×13mm

測量范圍



相位：0°～360°

電壓：AC 0.1V～600V(電壓頻率范圍:40Hz~70Hz)

電流：AC 0.0mA～30.0A (電流頻率范圍:40Hz~70Hz)

有功功率：0.00W~18.0KW

無功功率：0.00Var~18.0KVar

可視功率：0.00VA~18.0KVA

有功電能：0.0Wh~9999KWh

無功電能：0.0VARh~9999KVARh

可視電能：0.0VAh~9999KVAh

50Hz諧波次數：1~50次

諧波比：0%~100%

頻率：40.0Hz～70.0Hz

功率因數：-1～+1

分 辨 率



相位：1°

電壓：0.1V

電流：0.1mA

可視功率：0.01VA

有功功率：0.01W

無功功率：0.01Var

可視電能：0.1VAh

有功電能：0.1Wh

無功電能：0.1VARh

諧波比：1%

頻率：0.1Hz

功率因數：0.01

測量精度

(23℃±5℃，80%RH以下)

相位：±2°（注：工作條件下的相位誤差：10mA～30A為±3°；10mA以下±5°；為確保測量的準確性，電壓需不低于5V，電流不低于5mA)

電壓：±1.5%±5dgt

電流：±1.5%±5dgt

有功功率：±2%±5dgt

無功功率：±2%±5dgt

視在功率：±2%±5dgt

有功電能：±2%±5dgt

無功電能：±2%±5dgt

視在電能：±2%±5dgt

諧波比（I>30mA V>30V)：±(2%+6dgt)

頻率：±1Hz

功率因數：±0.04

波    形

能顯示1~4個完整周期波形（50Hz）

諧    波

1~50次

定時存儲

Close：關閉定時存儲功能（開機默認關閉）

1~999：每1秒~999秒自動存儲數據

數據存儲

4000組

定時關機

10min：10分鐘儀表自動關機(開機默認10分鐘自動關機)

Close：關閉自動關機功能

顯示模式

OLED液晶顯示

LCD尺寸

35mm×21.5mm；顯示域32mm×15mm

換    檔

自動換檔

速    率

ADC采樣速率：1MSPS； 顯示速率：10次/秒

儀表尺寸

長寬厚220mm×45mm×30mm

線路電壓

600V以下線路測試

功能切換

按MODE鍵切換顯示各功能頁面

數據保持

按HOLD鍵保持?jǐn)?shù)據，再按HOLD鍵取消保持

數據查閱

按READ鍵進入數據查閱，按上下箭頭鍵翻閱所存數據

溢出顯示

超量程溢出功能：“OL”符號顯示

無效顯示

”----“或“---”

電池電壓

電池圖標顯示實時電量，當電池電壓低于6.8V時，顯示空心電池圖標，提醒更換電池

儀表質量

儀表220g (含電池)；總質量0.57kg(含外包裝)

工作電流

Max 17mA

工作溫濕度

-10℃～40℃；80%Rh以下

存放溫濕度

-10℃～60℃；70%Rh以下

絕緣強度

2000V/rms(儀表外殼前后兩端之前)

適合安規

IEC1010-1、IEC1010-2-032、污染等級2、CAT Ⅲ(600V)
