發電機定子繞組端部動態特性分析系統DZRZ發電機監控| 機電診斷發電機繞組振動測試系統 |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/1/18 |
GB/T20140-2016《隱極同步發電機定子繞組端部動態特性和振動測量方法及評定》于201 6年9月1日正式實施，標準規定了隱極同步發電機在出廠前、新機交接、運行中出現異常情況時(例如線圈磨損或者松動等)、大修檢查時應做定子繞組端部動態特性測量。 FDZ- V型發電機定子繞組端部動態特性測試分析系統針對GB/T20140-2016標準要求專門開發設計，具備定子繞組端部整體模態試驗和引線固有頻率與響應比測試等主要功能。 特點 ◆ 性能指標優于標準。 ◆ 配置便捷、可靠一一通過計算機完成儀器設置、 任務處理，實時檢查實際的測量值，依據波形顯示直觀驗證數據的有效性。 ◆ 4通道并行同步采集--各通 道無相差采集，最高采集頻率256KHz。
◆ 體積小，重量更輕--數據采集 和信號處理功能一體化設計，攜帶方便，大大減輕試驗 人員的搬運負擔。 ◆ 分析軟件- -可在 基于Windows操作系統的計算機上進行全部試驗工作，預先示波，確認接線的正確性，數據自動保存，離線生成專業的試驗報告。 ◆靈活的力錘傳感器配置--分體和一體方式可選， 力錘的重量更輕，接線可靠性更高，抗干擾能力更強，大大降低了試驗人員的勞動量。
產品技術指標
一體式力錘
輸入通道
4通道并行同步采集
使用頻率范圍
0-30k Hz
采樣頻率
最高256KHz
測量范圍
10kN, 50kN
AD轉換精度
16位
力傳感器類型
IEPE型
程控放大
x1. x2. x4、x8. x16倍.
安裝諧振頻率
30 kHz
輸入信號類型
電荷、ICP
靈敏度典型值
0.5 mVIN
電壓放大
x1，x10， x100 倍
輸出接頭
BNC Q6
電壓范圍
土5V
重量
1.2 Kg
供電電源
12V DC 5A
溫度范圍
-40C ～+120C
USB
USB2.0
加速度傳感器
尺寸
(長"寬*高) 306 x 220x 80mm
使用頻率范圍
1-3k Hz
重量
不含附件)3.5Kg
類型
電荷型
環境指標
安裝諧振頻率
30 kHz
工作溫度范圍
-20C℃～50℃
靈敏度典型值
250pCg
儲存溫度范圍
-20℃ ～60℃
量程
土500g
最大相對濕度
85%RH (無冷凝)
重量
55克
工作海拔高度
≤5000m
溫度范圍
-40℃ ～+150℃

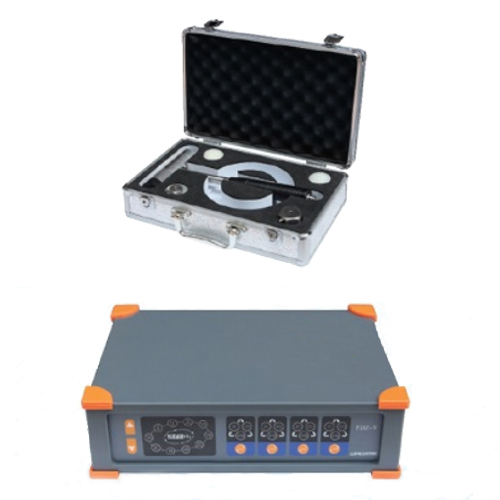

系統構成：一體機、一體式力錘、加速度傳感器、低噪聲電纜、安裝軟件包、用戶手冊、筆記本電腦(選配)、US8軟件加密狗、通訊電纜、電源線、儀表箱
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
