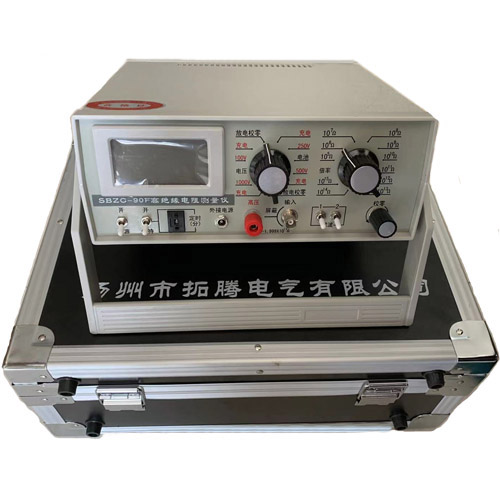

SBZC-90E-90F體積電阻和表面電阻測量操作 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/6/6 |
第一步連接:
1，取電極箱配置的紅色測試線(即高壓線)，線的一段接口與測量?jī)x的高壓端連接，另一端的紅夾子連接電極箱的高壓端，黑夾子空置不用。
2,取電極箱中的黑色測試線(即測量線)，線的一端(小接口)與測量?jī)x的輸入端連接，另一端(大接口)與電極箱的測量端連接，黑夾子夾在旁邊的接地端上。
第二步樣品放置:
1，將測試樣品放在電極箱的底電極上，再將另外2個電極放在測試樣品上;
2，將電極箱的選擇開關撥至“RV”(測量體積電阻) ;或撥至“RS”(測 量表面電阻) ;
3，將電極箱內的紅色連接線夾在內電極上，黑色連接線夾在環形電極上，關閉電極箱。
第三步校零:
1，打開電源;
2，【保持一開】開關撥向“保持”;
3，【定時 分】設置定時，比如: 1 (代表1分鐘) ;
4，【高壓校零】撥到需要測量電壓最近的“放電校零”檔位;
5，【倍率旋鈕】置于最低檔位10' 5;
6，【校零一平衡】左右方向調節，使顯示為[. 000]。，
第四步測量:
1,將【高壓校零】旋鈕撥到需要的測量電壓;
2,再順時針慢慢調節【倍率旋鈕】，直至顯示屏有“數值”顯示，此時將【保持一開】向上:撥至“開” ，稍待片刻，定時時間到，顯示“H”，此時就可以記錄數值:
第五步換算電阻率:
“換算公式”請?jiān)谡f(shuō)明書中查找。
第六步:測量完畢，應回到“校零”狀態，才能松開測試夾頭，以免遭受電擊:
1，【保持一開】向下?lián)苤痢氨３帧?
2，【高壓校零】旋鈕撥到[【.000]】檔位;
3，【倍率旋鈕】旋鈕置于最低檔位10’5。
|
