GIS接觸網絡阻抗分析儀 |
發布者：揚州市拓騰電氣有限公司 發布時間：2022/4/25 |

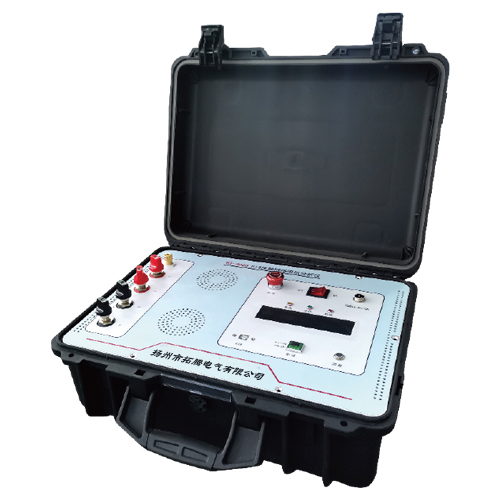

| GIS接觸網絡阻抗分析儀功能特點 TEZK-600GT GIS接觸網絡阻抗分析儀主要用于測試GIS開關設備的導通電阻，通過求解關于接觸網絡中各個阻抗的矩陣方程，從而求得各個阻抗值。相比于傳統的回路電阻測試儀只可以獲得多個開關形成的回路的電阻，該設備可以精確獲得各個開關、刀閘和地刀的導通電阻，從而精準定位故障設備。GIS接觸網絡阻抗分析儀通過引入“云大物移智”的設計理念，可以通過終端設備（搭載安卓或IOS系統）控制整個測試流程，自動存儲和備份數據，并自動生成測試報告，大大簡化現場作業工作量，實現安全、高效、智能測試。 1)集成“傳統回阻儀模式”和“阻抗分析儀模式”，滿足不同應用需求； 2)“阻抗分析儀模式”無需拆解接地排，省時省力，大大縮減現場工作量，同時消除了“假接地”問題帶來的人身和設備安全隱患； 3)“阻抗分析儀模式”可以精確測量每個開關、刀閘和地刀的導通電阻，實現故障設備精確定位； 4)主機電源采用恒流限壓模式，輸出電流可以任意調節，最大輸出電流可達600A，最高電壓可達15V，確保三相分流和地網分流后流過被測設備電流達到測試標準要求； 5)無線鉗表采用鉗形開口設計，集成電壓和電流測試功能，通過無線方式傳輸數據，減少了現場接線，高效安全； 6)智能終端（安卓或IOS）控制整個測試過程，采用WIFI數據傳輸，支持?jǐn)?shù)據自動存儲，可以自動生成測試報告； 7)采用自發光OLED高清液晶屏，無視覺死角和背光問題，滿足戶外強光應用場合； 8)適用于GIS和敞開式開關設備。 TEZK-600GT GIS接觸網絡阻抗分析儀遵循的標準  《DL/T 618-2011 氣體絕緣金屬封閉開關設備現場交接試驗規程》《DL/T 967-2005 回路電阻測試儀與直流電阻快速測試儀檢定規程》 《DL/T 845.4-2004 電阻測量裝置通用技術條件 第4部分：回路電阻測試儀》 《GB/T 6587-2012電子測量儀器通用規范》 《DL/T 596-2005 電力設備預防性試驗規程》 《Q/CSG 114002-2011電力設備預防性試驗規程》 以及上述規范所引用的規范性文件。
GIS接觸網絡阻抗分析儀技術參數：
測試性能指標
測量范圍
0~10mΩ
測試精度
分辨率
0.1μΩ
測試時間
不超過10秒
存儲深度
999次歷史數據（只記錄傳統回阻儀模式）
主機參數
輸出參數
最大電壓15V，最大電流600A，可任意設置
供電方式
內置鋰電池供電
放電次數
≥100次(5V/300A放電功率，滿電量)，支持邊充電邊放電
人機交互
自發光OLED液晶屏，支持?jǐn)?shù)據語音播報功能
通訊方式
支持藍牙和WIFI通訊
保護功能
過流/過壓/過熱/電池過充/電池過放保護
外形尺寸
460mm(長)×360mm(寬)×190mm(高)
重量
12kg
終端APP參數
系統
安卓/IOS系統
通訊方式
與測試主機通過WIFI連接
功能
APP控制測試過程，自動保存數據，自動生成測試報告
充電器參數
輸入電壓
AC220V
充電模式
三段式充電法，恒流-恒壓-浮充
輸出
16.8V/10A
LED標識
紅燈正在充電，綠燈充電完成
保護功能
短路/過流/過壓/過熱/反接保護
外形尺寸
170mm×90mm×50mm
重量
0.95kg
無線鉗表參數
測量方式
電流測量采用鉗形霍爾，電壓測量采用接觸式測量
測量范圍
電流DC 0A~±600A，電壓0~±1.5V
測量精度
電流：±(示值×1%+0.1A)，電壓：±(示值×0.2%+0.02mV)
分辨率
電流DC 0.1A，電壓DC 0.05mV
LED標識
電源、充電、充滿、低電量
電源適配器
5V/1A
鉗口尺寸
Φ68mm
外形尺寸
215mm×65mm×34mm
重量
0.5kg
附件
功率線
紅黑共四根，2紅2黑，導線截面積25mm2，每根長度15m
測試線
紅黑共六根，3紅3黑，導線截面積2mm2，3根紅色每根長度15m，3根黑色每根長度15m
接地線
專用接地導線，長度5m
USB充電器
5V/1A
USB充電線
長度1m
機箱尺寸參數
主機箱
460mm(長)×360mm(寬)×190mm(高)
線箱
440mm(長)×290mm(寬)×210mm(高)
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
