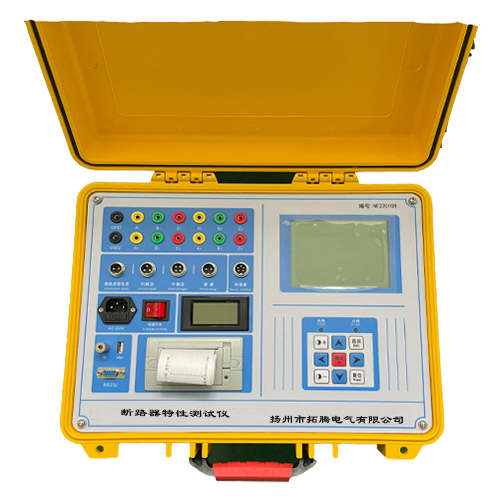

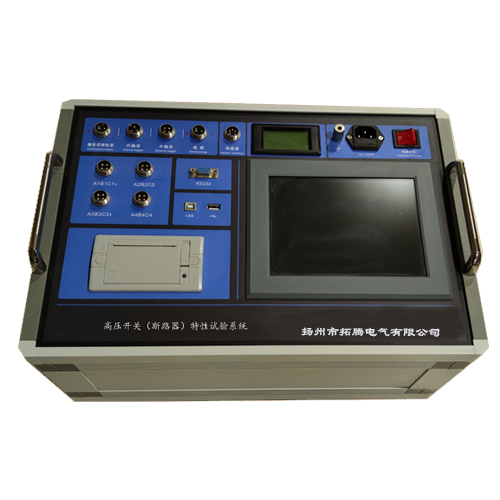

GKC-1230A/B高壓開關(斷路器)特性試驗系統
發布者：揚州市拓騰電氣有限公司 發布時間：2022/4/10

       自帶高頻直流電源,適于多油、少油、真空、SF6、 GIS等國內外各種電壓等級高壓開關的動作特性測試,同時也可以進行開關的低電壓試驗和重合閘試驗。JYK-II



功能介紹
 ◆ 儀器采用工控機架構,適用于國內外生產的所有型號金屬觸頭的SF6開關、 GIS組合電器、 真空開關、油開關和柱上開關,接觸器等
 ◆ 采樣頻率為100K ,測試精度更高,測試數據更準確。

 ◆ 傳感器:加速度測速傳感器、旋轉測速傳感器、直線行程傳感器和觸點傳感器,安裝極為方便,簡捷。三相速度、行程、開距、超程等參數顯示。

 ◆ 30A大功率直流輸出, LED數字表頭顯示直流電壓,操作方便清晰。
 ◆ 觸發方式:內觸發、外觸發、傳感器觸發和手動觸發。手動觸發可以對手動分合的斷路器(無分合閘線圈)進行特性試驗,如電桿柱上的手動分合開關。傳感器觸發主要用于開關廠等特殊要求的地方。

 ◆ 儲能電源輸出:儀器可提供最大啟動電流30A的可調儲能電源,一次性接好線后無須倒線就可以自動控制電機儲能。注意:儲能電機啟動電流為其額定電流的10倍以上。一般用于給35kV及 以下真空開關現場儲能為宜。

 ◆ 閉鎖解除電源:直接代替現場直流電源,解除開關閉鎖,方便完成開關試驗。
 ◆ 主機大屏幕、直透式、寬溫帶背光液晶,對比度電子調節。完善的全中文菜單提示操作,開關動作一 次,顯示所有數據及波形圖譜。
 ◆主機可存儲1000組現場分、合閘試驗結果,機內實時時鐘,便于存檔保存試驗日期、時間; USB接于數據轉移和程序升級。RS232接口,可用于聯機操作(選配)。
 ◆ 儀器具有強大的數據分析功能,能對斷路器機械特性的各項指標參數進行有效分析。內置快速微型打印機, 打印所有數據及圖譜。
 ◆ 斷路器，隔離開關等開關設備磨合壽命測試功能,一機多用。
技術指標

測試項目

量程

分辨率

準確度

時間測量

0 ~ 8000.0ms

0.01mS

≤0.01 %rdg+0.1ms

8000.0-64000.0ms

0.1mS

≤0.01 %rdg+0.1ms

速度測量

0~ 20.00m/s

0.01m/s

≤1%讀數+0.01m/s .

行程測量

0~ 1000.0mm

0.1mm

≤1%讀數+0.1m/s .

線圈電流

量程40.00A ,分辨率0.01A

線圈電阻

量程27.0kΩ ,分辨率0.10Ω

輸出電源

DC0~ 270V數字可調/ 30A ,分辨率1V ,誤差≤1%rdg+1V

絕緣電阻

> 2.0MQ

介電強度

電源對機殼I頻1 5KV耐壓1分鐘,無閃絡與飛弧

工作電源

AC220V土10% 50Hz+1Hz

工作溫度

-20°C ~ 45°C

相對濕度

≤80%RH ,無結露

體    積

長350mmx寬240mmx高210mm

凈    重

7kg


時      間:   12路斷口的固有分、合閘時間，同相同期、相間同期。.
重合閘:  每斷口合一分，分一合,分-合-分;金短時間(合分時間)、 無電流間隔時間值。分閘1時間，合閘1時間，分閘2時間均可顯示。
彈      跳:  每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形;每斷口的分閘反彈幅值。
速      度:  剛分、剛合速度，最大速度，時間-行程特性曲線。
行      程:  總行程，開距，超程，過沖行程，反彈幅值。
電      流:  分、合閘線圈的分、合閘電流值、電阻值、電流波形圖。
動作電壓:  機內提供DC0~ 270V/ 30A數字可調斷路器動作電源，自動完成斷路器的高低壓動作試驗，測量打印斷路器的動作電壓值。
