1、適用范圍
ZJ型避雷器早期故障監測器（以下簡稱ZJ型監測器）適用于交流高壓電力網中三相一組的無間隙金屬氧化物避雷器（以下簡稱避雷器）。亦可用于交流系統中其他類型的三相一組的避雷器。不能用于不成組的一相或兩相避雷器。
2、特點
2.1、能夠監測避雷器阻性電流的早期增加值，及時發現避雷器早期故障
ZJ型監測器除了具有普通監測器測量避雷器持續電流和記錄避雷器動作次數的功能外，其最大特點是用一塊微安表，監測三相避雷器持續電流矢量和的值，即3Io值。三相性能相近無故障的避雷器，在三相對稱電壓下，3Io值很小，當三相避雷器中的一相或兩相或三相不同程度出現早期故障，表現為避雷器的阻性電流增大。由于阻性電流在持續電流中占的比例小，且方向滯后持續電流的方向約80o，阻性電流幅值增大對持續電流的幅值影響很小，但對持續電流的方向影響很大。故測量單相持續電流幅值的毫安表尚看不出變化，監測三相持續電流矢量和的3Io值的微安表會有明顯的變化。因此，ZJ型監測器利用3Io值與阻性電流增量緊密相關的關系，能夠及時捕捉到避雷器早期故障。
2.2、為避雷器狀態檢修提供了方便
所謂狀態檢修是指設備有問題才檢修，沒有問題繼續運行，直到有問題才檢修（含停電試驗）。ZJ型監測器為避雷器狀態檢修提供了方便，這是因?yàn)橹灰猌J型監測器中3Io表的指示在綠色區范圍內，就認定避雷器的性能正常，可以放心繼續運行。大大減輕運行維護的工作量，提高電網安全運行水平。
2.3、能夠近距離監測安裝在高處或隱蔽位置的避雷器
ZJ型監測器有分體式結構，可以將監測器中釋放雷電流啟動計數器動作的三個通流元件分別安裝在三相避雷器附近接地回路中，不影響避雷器的保護特性。監測器中含有三塊mA表、三個計數器、一塊μA表組成一體的測量元件安裝在方便觀察位置，通流元件與測量元件之間通過屏蔽電纜連接，使得以往不方便監測的避雷器，如安裝在鐵塔上保護高壓電纜終端的避雷器；安裝在遮欄內不便觀察的避雷器，都可以近距離監測避雷器的運行情況。

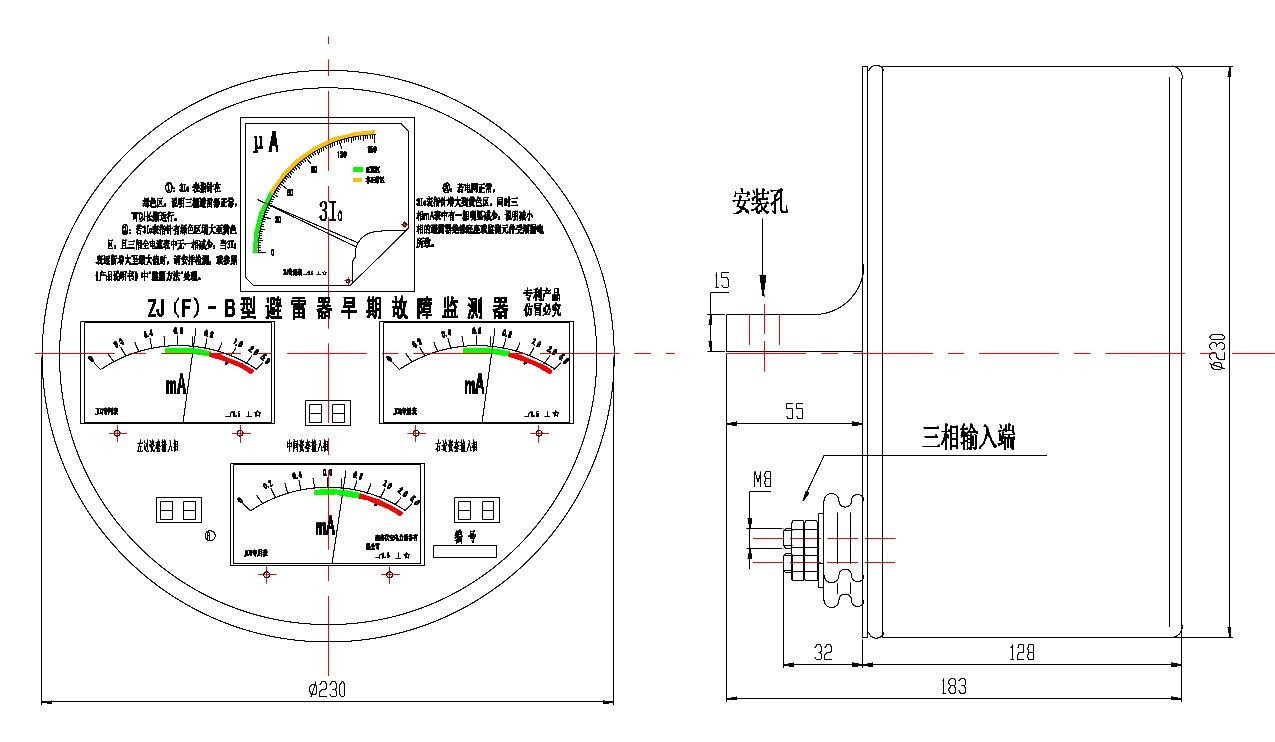

外形及尺寸
7.1、ZJ（Z）型監測器及ZJ（F）型監測器的測量元件

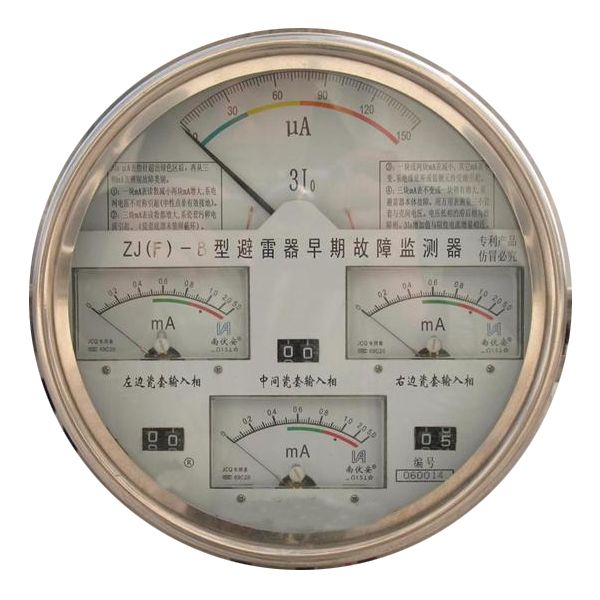

ZJ（Z）型監測器及ZJ（F）型監測器測量元件，是由三塊mA表，三個2位數的計數器及3Io微安表組成，共同組裝在一個Φ230圓柱形不銹鋼筒內，后座為壓鑄鋁，在后座有安裝孔及輸入接線端，面版為玻璃。外形及尺寸見圖3
1、電氣參數
1.1：監測器工頻電流測量電氣參數見表1
表1工頻電流測量參數表
|
型號
|
額定電流
mA
（有效值）
|
毫安表
|
3Io微安表
|
|
有效量程
mA
（有效值）
|
量程
mA
（有效值）
|
分度
mA
（有效值）
|
有效量程
等級指數
|
量程
等級指數
|
測量范圍
μA
（有效值）
|
等級
指數
|
|
ZJ（F）-A
|
20
|
4.0
|
10
|
0.1
|
2.5
|
5.0
|
0～600
|
5.0
|
|
ZJ（F）-B
ZJ（Z）-B
|
20
|
1.0
|
5
|
0.04
|
2.5
|
5.0
|
0～150
|
5.0
|
|
ZJ（F）-C
ZJ（Z）-C
|
20
|
0.4
|
2
|
0.01
|
2.5
|
5.0
|
0～60
|
5.0
|
1.2：監測器沖擊電流動作特性電氣參數見表2
表2沖擊電流特性參數表
|
型號
|
上限記數電流
8/20μS
kA（峰值）
|
下限記數電流
A（峰值）
|
上限記數電流下殘壓不大于kA（峰值）
|
方波沖擊電流
2000μS
A（峰值）
|
沖擊電流
4/1μS 0
kA（峰值）
|
|
ZJ（F）-A
|
20
|
10
|
1.5
|
1800
|
100
|
|
ZJ（F）-B
ZJ（Z）-B
|
10
|
10
|
1.5
|
1000
|
100
|
|
ZJ（F）-C
ZJ（Z）-C
|
10
|
10
|
1.5
|
400
|
65
|
|
