產品技術規格書

設備名稱：變壓器短路阻抗測試儀

參考標準：

    DL/T 1093-2008 《電力變壓器繞組變形的電抗法檢測判斷導則》

一、產品應用：

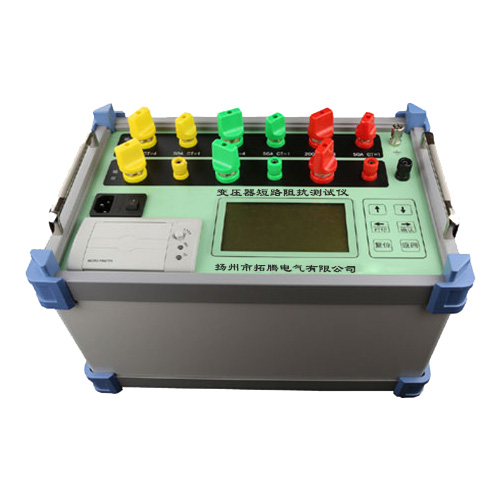

   TNRZ-I500 變壓器短路阻抗測試儀,嚴格按國家電力行業標準DL/T 1093-2008 《電力變壓器繞組變形的電抗法檢測判斷導則》要求設計、生產制造。測試儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，對電流、相電壓、線電壓、頻率、有功功率、功率因數等參數進行測量。此儀器可對各種電力變壓器及其它特殊用途的變壓器進行電抗法繞組變形測試，也可用于變壓器空載損耗以及負載損耗等參數測試。具有測試數據準確、可靠，人機界面對話直觀，操作簡便，攜帶方便等性能特點，是變壓器特性測試的更新換代產品，更是電力部門及變壓器廠家的理想檢測設備。

二、主要性能特點：

  1、本儀器采用大屏幕背光漢字點陣顯示屏，變壓器的參數直接輸入，方便、直觀；
  2、儀器內部采用電壓電流同步交流采樣及信號數字處理技術，測量數據準確。數字同步跟蹤鎖定，全部數據均在同一周期內同步測量，保證在市電條件下測量結果的準確性和合理性；
  3、該儀器可采用單相和三相測量方式，對變壓器短路阻抗進行測量；
  4、可根據需要對變壓器空載、負載參數進行測試。空載或負載測試數據在屏幕上一次全部顯示，負載損耗數據不需人為換算，屏幕上直接顯示根據絕緣的耐熱等級需校正到的參考溫度條件下負載損耗值，空載測試時，具有三相平均電壓大于400V（二次電壓)自動鎖存功能，且能隨時鎖存、解鎖數據；
  5、測量范圍大。當測試電流≤200A，測試電壓≤250V（相電壓）時，該儀器可直接測試，允許短時超載不大于量程的20%。如需更大測試電流或電壓，可外接CT或PT。也可定制大電流產品。

三、主要技術指標:

  1、電壓參數：量程范圍：10-500V    精度：0.1%（直接測量）
  2、電流參數：量程范圍：0.5A-200A  精度：0.1%（直接測量）
  3、頻率參數：量程范圍：45-75Hz    精度：0.02Hz
  4、有功功率：精度：0.5%
  5、短路阻抗：精度：0.2%

四、其他技術指標：

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×200mm×240mm

  5、儀器重量：6kg

變壓器繞組變形測試儀

    DL/T 911-2004  《電力變壓器繞組變形的頻率響應分析法》

一、產品應用：

   TNRZ-S2變壓器繞組變形測試系統用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。本儀器采用掃頻法對變壓器的繞組進行測試，按國家電力行業標準DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。

二、設備組成：

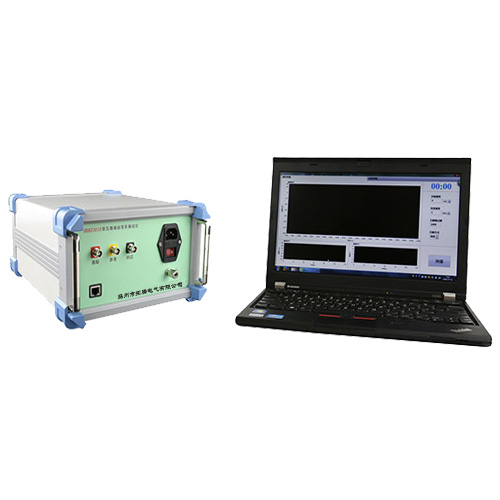

    變壓器繞組變形測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成，分析部分由筆記本電腦安裝專用軟件完成，測量部分通過網線與筆記本電腦連接。

三、主要性能特點：

  1、完全符合DL/T911-2004 電力變壓器繞組變形的頻率響應分析法行業標準；

  2、采用航天線性電源為數據采集單元供電，保證電源的穩定性；

  3、數字傅里葉變換濾波技術，消除現場干擾信號的影響，保證測試數據的重復性；

  4、操作簡單，測量速度快，單相測試時間不超過2分鐘；

  5、智能診斷功能，可根據對比曲線間的相關系數，標定曲線差異并生成診斷結論；

  6、具備測試報告生成、打印、保存及圖譜插入等功能，便于報告編寫。

四、主要技術指標：

  1、掃頻范圍：100Hz～2MHz（可定制100Hz～10MHz）

  2、頻率精度：0.005％

  3、掃頻方式：線性或對數，可任意設置掃頻范圍

  4、掃頻間隔：小于1KHZ

  5、測量頻率范圍：－100dB～20dB

  6、掃頻激勵輸出：20Vpp

  7、檢測精度：優于±0.5dB

  8、阻抗匹配：在被測繞組的激勵和響應端與地之間加50歐姆電阻

  9、輸入端口阻抗：大于1M歐姆

  10、干擾抑制能力：具備選頻濾波功能，通頻帶的寬度小于選頻濾波器中心頻率的1%

  11、數據存儲格式：Excel數據格式，可用純文本方式打開

五、其他技術指標：

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：260mm×320mm×150mm

  5、儀器重量：5kg

設備名稱：變壓器繞組變形綜合測試儀

參考標準：

    DL/T 911-2004  《電力變壓器繞組變形的頻率響應分析法》

    DL/T 1093-2008 《電力變壓器繞組變形的電抗法檢測判斷導則》

一、產品應用：

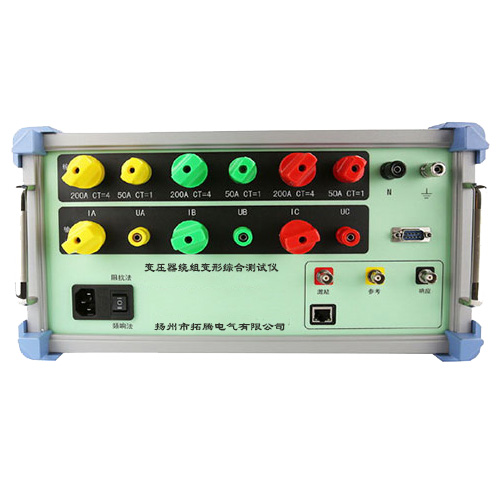

     TNRZ-SI2變壓器繞組變形綜合測試系統用于測試6kV及以上電壓等級電力變壓器及其它特殊用途的變壓器，電力變壓器在運行或者運輸過程中不可避免地要遭受各種故障短路電流的沖擊或者物理撞擊，在短路電流產生的強大電動力作用下，變壓器繞組可能失去穩定性，導致局部扭曲、鼓包或移位等永久變形現象，這樣將嚴重影響變壓器的安全運行。本儀器采用掃頻法及低電壓阻抗法對變壓器的繞組進行測試，按國家電力行業標DL/T911－2004采用頻率響應分析法測量變壓器的繞組變形，是通過檢測變壓器各個繞組的幅頻響應特性，并對檢測結果進行縱向或橫向比較，根據幅頻響應特性的變化程度，判斷變壓器繞組可能發生的變形情況。按國家電力行業標準DL/T 1093-2008 《電力變壓器繞組變形的電抗法檢測判斷導則》測試儀器內部采用電壓、電流高精度同步交流采樣及FFT等數字信號處理技術，采用三相自動測量或者單相測量方式，將低壓側可靠短接，輸入變壓器參數后，儀器便可自動測試、自動計算各相阻抗及阻抗誤差百分比，測試過程中顯示電壓電流波形。

二、設備組成：

    變壓器繞組變形綜合測試儀由測量部分及分析軟件部分組成，測量部分是由信號生成及信號測量組成，分析部分由筆記本電腦安裝專用軟件完成，測量部分通過網線（或USB線）與筆記本電腦連接。

三、主要性能特點：

  1、采用頻率響應法和短路阻抗法進行測量診斷，在不吊罩的情況下檢測變壓器各個繞組的特性，并對檢測結果進行縱向或橫向比較，以判斷變壓器繞組可能發生的變形情況；

  2、儀器采用分體式結構，測試主機與軟件平臺之間采用以太網連接，即插即用；

  3、采用航天線性電源為數據采集單元供電，保證電源的穩定性；數字傅里葉變換濾波技術，消除現場干擾信號的影響，保證測試數據的重復性；

  4、儀器智能化程度高，操作簡單，使用方便，測量速度快；

  5、儀器采用高速高精度AD轉換器，保證測試數據精準度高、穩定重復性好；

  6、掃頻測試自動化程度高，在輸入、輸出信號線連接好后，只需要按一個鍵就可以完成所有的測量工作；
  7、掃頻測試部分可以同時加載6條曲線，各條曲線相關參數自動計算，自動診斷繞組的變形情況，給出診斷的參考結論；

  8、阻抗測試時，當輸入電壓小于500V，電流小于200A時，可直接測量；
  9、阻抗測試部分可以自動折算，完成對阻抗值的準確測量及阻抗值的自動比對，實現對變壓器繞組的變形診斷；

  10、具備測試報告生成、打印、保存及圖譜插入等功能，便于報告編寫，自帶數據庫功能，能方便實現數據查詢及數據比對。

四、主要技術指標：

（一）頻響法技術指標

  1、掃頻范圍：100Hz～2MHz

  2、頻率精度：0.005％

  3、掃頻方式：線性或對數，可任意設置掃頻點數

  4、掃頻間隔：小于1KHZ

  5、測量頻率范圍：－100dB～20dB

  6、掃頻激勵輸出：20Vpp

  7、檢測精度：優于±0.5dB

  8、阻抗匹配：在被測繞組的激勵和響應端與地之間加50歐姆電阻

  9、輸入端口阻抗：大于1M歐姆

  10、干擾抑制能力：具備選頻濾波功能，通頻帶的寬度小于選頻濾波器中心頻率的1%

  11、數據存儲格式：Excel數據格式，可用純文本方式打開

（二）阻抗法技術指標

  1、電壓參數：量程范圍：10-500V    精度：0.1%（直接測量）
  2、電流參數：量程范圍：0.5A-200A  精度：0.1%（直接測量）
  3、頻率參數：量程范圍：45-75Hz    精度：0.02Hz
  4、有功功率：精度：0.5%
  5、短路阻抗：精度：0.2%

（三）其他技術指標

  1、工作溫度：-20℃～50℃

  2、工作濕度：0～85%RH

  3、工作電源：AC220V±10%   50Hz±1Hz

  4、外形尺寸：360mm×240mm×210mm

  5、儀器重量：6kg
