GF干式變壓器用橫流式冷卻風機

發布者：揚州市拓騰電氣有限公司發布時間：2019/2/22

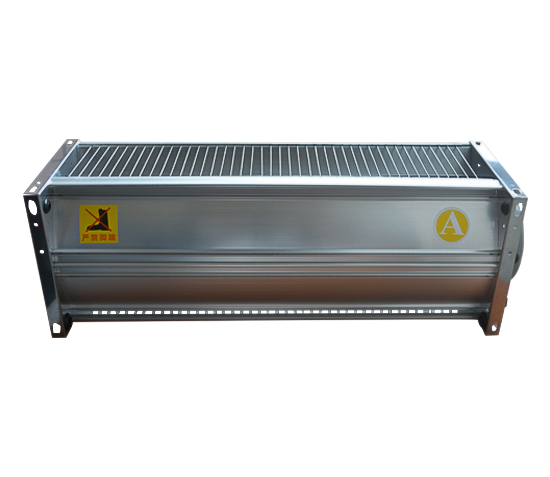

產品概述

GF系列干式變壓器用橫流式冷卻風機（以下簡稱：干變冷卻風機）主要用于干式變壓器冷卻增容及電子設備、配電柜、高低、壓開關柜等產品的冷卻降溫等作用。使用該系列冷卻風機可提高干式變壓器的輸出功率40-50％，從而可大大提高干式變壓器的承載能力、并延長了干式變壓器的使用壽命，是國內外廠家普遍采用的最經濟有效的方式。

我公司生產的GF系列干變冷卻風機依據行業標準(JB/T8971-1999),通過電腦優化組合設計，使其風量更大、噪音更低，進一步提高了風壓、降低了能耗，GF系列干變冷卻風機的外殼采用了優質鋁合金型材和不銹鋼，結構緊湊、外形美觀、安裝簡便，壽命長，從而為GF系列干變冷卻風機長時間在較惡劣環境下平穩運行提供了可靠的保障。

技術指標

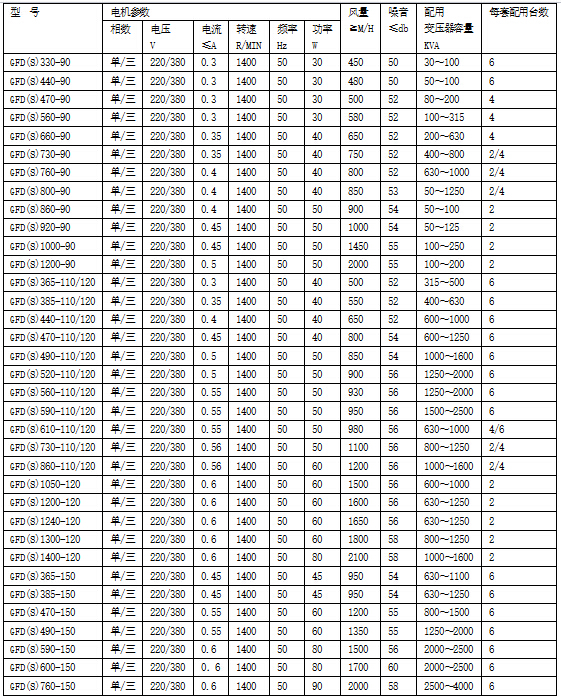

頂（側）吹式風機主要技術參數

電磁兼容性(EMC)

GF系列冷卻風機用于干式變壓器時，風機置于變壓器線圈下部兩側，將冷風直接吹進變壓器的線圈高、低壓冷卻風道，散熱效果明顯，可保障變壓器的正常運行并延長其使用壽命。（風機開、停及變壓器的超溫報警、超溫跳閘等功能有溫控裝置提供）。

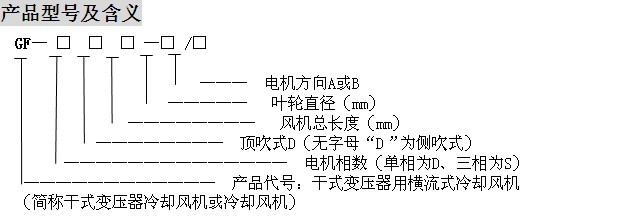

* 冷卻風機A、B區分：以產品銘牌方向電機安裝在左側為B型，右側為A型。

實例一：GFDD470-150 A 表示：干式變壓器橫流式冷卻風機、單相220V、頂吹式、風機總長度470mm、葉輪直徑150mm、電機在右邊；

實例二：GFD365-110/120 A 表示：干式變壓器橫流式冷卻風機、單相220V、側吹式、風機總長度470mm、葉輪直徑110/120mm、電機在右邊；

實例三：GFS470-150 B 表示：干式變壓器橫流式冷卻風機、三相380V、側吹式、風機總長度470mm、葉輪直徑150mm、電機在左邊；

接線示意圖

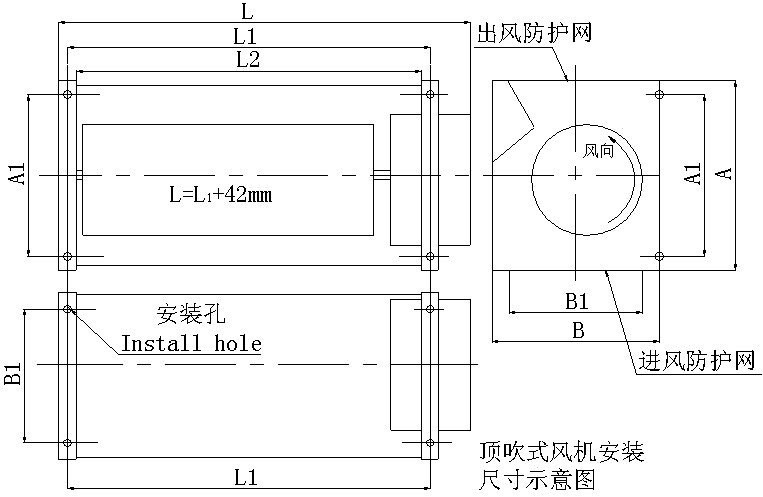

頂吹式風機外形及安裝尺寸圖

型號	A	A1	B	B1	L	L1	L2	安裝孔
GFD(S)D440-90	150	120	130	100	440	398	380	4-Ф7×9
GFD(S)D560-90	150	120	130	100	560	518	500	4-Ф7×9
GFD(S)D660-90	150	120	130	100	660	618	600	4-Ф7×9
GFD(S)D760-90	150	120	130	100	760	718	700	4-Ф7×9
GFD(S)D860-90	150	120	130	100	860	818	800	4-Ф7×9
GFD(S)D1040-90	150	120	130	100	1040	998	980	4-Ф7×9
GFD(S)D1200-90	150	120	130	100	1200	1158	1140	4-Ф7×11
GFD(S)D365-110	150.5	118	148	120	365	323	305	4-Ф7×13
GFD(S)D385-110	150.5	118	148	120	385	343	325	4-Ф7×13
GFD(S)D440-110	150.5	118	148	120	440	398	380	4-Ф7×13
GFD(S)D470-110	150.5	118	148	120	470	428	410	4-Ф7×13
GFD(S)D490-110	150.5	118	148	120	490	448	430	4-Ф7×13
GFD(S)D860-110	150.5	118	148	120	860	818	800	4-Ф7×13
GFD(S)D365-120	170	120	150	120	365	323	305	4-Ф7×11
GFD(S)D385-120	170	120	150	120	385	343	325	4-Ф7×11
GFD(S)D440-120	170	120	150	120	440	398	380	4-Ф7×11
GFD(S)D470-120	170	120	150	120	470	428	410	4-Ф7×11
GFD(S)D490-120	170	120	150	120	490	448	430	4-Ф7×11
GFD(S)D520-120	170	120	150	120	520	478	460	4-Ф7×11
GFD(S)D690-120	170	120	150	120	690	648	630	4-Ф7×11
GFD(S)D760-120	170	120	150	120	760	718	700	4-Ф7×11
GFD(S)D1040-120	170	120	150	120	1040	998	980	4-Ф7×11
GFD(S)D1240-120	170	120	150	120	1240	1198	1180	4-Ф7×11
GFD(S)D1300-120	170	120	150	120	1300	1258	1240	4-Ф7×11
GFD(S)D365-150	200	172	190	162	365	323	305	4-Φ7×12
GFD(S)D470-150	200	172	190	162	470	428	410	4-Φ7×12
GFD(S)D490-150	200	172	190	162	490	448	430	4-Φ7×12
GFD(S)D590-150	200	172	190	162	590	548	530	4-Φ7×12

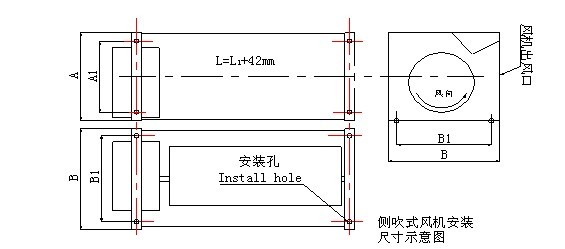

側吹式風機外形及安裝尺寸圖

型號	A	A1	B	B1	L	L1	L2	安裝孔
GFD(S)330-90	130	100	150	120	365	323	305	4-Ф7×9
GFD(S)440-90	130	100	150	120	440	398	380	4-Ф7×9
GFD(S)560-90	130	100	150	120	560	518	500	4-Ф7×9
GFD(S)660-90	130	100	150	120	660	618	600	4-Ф7×9
GFD(S)760-90	130	100	150	120	760	718	700	4-Ф7×9
GFD(S)860-90	130	100	150	120	860	818	800	4-Ф7×9
GFD(S)1200-90	130	100	150	120	1200	1158	1140	4-Ф7×9
GFD(S)365-110	148	120	150.5	118	365	323	305	4-Ф7×13
GFD(S)385-110	148	120	150.5	118	385	343	325	4-Ф7×13
GFD(S)440-110	148	120	150.5	118	440	398	380	4-Ф7×13
GFD(S)470-110	148	120	150.5	118	470	428	410	4-Ф7×13
GFD(S)490-110	148	120	150.5	118	490	448	430	4-Ф7×13
GFD(S)1040-110	148	120	150.5	118	1040	998	980	4-Ф7×13
GFD(S)365-120	150	120	170	145	365	323	305	4-Ф7×11
GFD(S)385-120	150	120	170	145	385	343	325	4-Ф7×11
GFD(S)440-120	150	120	170	145	440	398	380	4-Ф7×11
GFD(S)470-120	150	120	170	145	470	428	410	4-Ф7×11
GFD(S)490-120	150	120	170	145	490	448	430	4-Ф7×11
GFD(S)520-120	150	120	170	145	520	478	460	4-Ф7×11
GFD(S)1200-120	150	120	170	145	1200	1158	1140	4-Ф7×11
GFD(S)365-150	190	162	200	172	365	323	305	4-Φ7×12
GFD(S)470-150	190	162	200	172	470	428	410	4-Φ7×12
GFD(S)490-150	190	162	200	172	490	448	430	4-Φ7×12
GFD(S)590-150	190	162	200	172	590	548	530	4-Φ7×12
GFD(S)600-155	190	162	200	172	600	558	540	4-Φ7×12

應用領域

冷卻風機使用條件
1、環境溫度應75oC≥-40oC。
2、通過冷卻風機的工業氣體不允許有強酸、強堿及各種溶液。
3、不允許有沙塵等雜物掉入風機內，以免造成風機燒毀及扇葉斷裂。

主要用于干式變壓器冷卻增容及電子設備、配電柜、高低、壓開關柜等產品的冷卻降溫等作用。

訂貨須知

冷卻風機的安裝與維護
1、安裝前應應首先檢查是否因包裝運輸造成損壞、變形、如有損壞或變形應修復后安裝使用。
2、然后再檢查各零件及螺絲是否有松動；葉片與風筒之間是否相碰或移位，若相碰或移位應進行調整后方可安裝。冷卻風機安裝后應進行試機，待風機運行正常后再進行聯機使用。
3、風機長期置放重新使用時，應對風機進行檢查試運行若無異常現象，方可聯機使用。
4、風機安裝完畢后應將接線合密封，以防接線合滲漏造成短路燒毀電機。

搬運和存放
1、在搬運過程中，要注意輕拿輕放，按照包裝箱的標志和要求搬運和放置，切勿倒置和立置。
2、在搬運過程中應避免強烈沖擊和劇烈震動，以防包裝葙和產品破損。
3、風機應存放于透風、干燥沒有腐蝕性氣體處，避免雨淋和陽光暴曬。

訂貨須知
1、訂貨時請根據使用要求和變壓器的容量及結構形式，參照資料提供的產品型號選型，我公司也可根據您的使用規格進行定制。
2、我公司根據訂單或訂貨合同在三到七天內交貨，定制產品在十五天內交貨。
