TE-DSM-15K-II直流開關整定試驗裝置

（技術方案）

TE-DSM-15K-II觸發式六脈沖直流大電流發生器是一種使用新穎的穩壓調壓組件控制的新型儀器，本產品采用新一代西門子公司生產的可控硅專用移相觸發控制集成電路為基本控制器。具有輸出線性好，調整范圍寬，調整精度細，穩壓，穩流，過流截止保護等優點，采用單板一體化設計，使用十分方便。

主要技術指標

1、適用標準

（1）名稱：TE-DSM-15KA-II直流開關整定試驗裝置。

（2）環境組別：屬GB6587.1-86《電子測量儀器環境試驗總綱》中的Ⅲ組儀器（即可在室外環境使用）。

輸入電壓：三相380V ±10%

2、技術參數

2.1輸入電壓： 三相380V ±10%

2.2 最高輸出直流電流值： DC 0-15000A（0-8V）。

2.3精度要求：

源效應：≤0.3%額定值

時漂：≤1%額定值

溫漂：≤0.04%額定值／℃

2.4線路調整率：0.1%

    負載調整率：0.1%

2.5輸出顯示:

顯示方式:電壓表為6位半LCD顯示

        電流表為6位半LCD顯示

顯示精度: 電壓表 0.001V

         電流表 0.01A

顯示誤差: 電壓表≤0.2%±1個字

         電流表≤0.2%±1個字

3、控制部分：

3.1輸出：六路雙脈沖，觸發電流400mA。

3.2輸入：電位器手動調節(或PLC自動控制)。

3.3觸發相位晃動：＜0.5%

3.4軟起動：通電后約1s

3.5過流截止保護：60%~150%額定電流，可調節。動作時，封鎖輸出脈沖并保持關機。故障解除，重新開機后方可正常工作。

3.6絕緣：2500VAC（任意脈沖輸出端）

3.7輸出時間：7500A  可長時間輸出，15000A瞬間

4、安全保護：

4.1器件件保護功能：自動檢測控制器歸零狀態，控制器歸零過程中禁止再次啟動操，作有效保護外部設備（可投/退）。

4.2過流保護功能：當輸出電流超出系統的最大輸出電流時自動進入保護狀態，有效防止設備損壞。

4.3過壓保護功能：當輸出電壓過高，或輸出端開路時，自動進入保護狀態，有效防止設備損壞及實驗人員安全。

5、硬件配置

6、采集跟顯示

6.1取樣部分：

采用0.2級直流分壓器。保證了電流型號取樣的高精度性能

6.2顯示部分：

采用0.5S級的高精度LCD數顯儀表

7、尺寸和重量

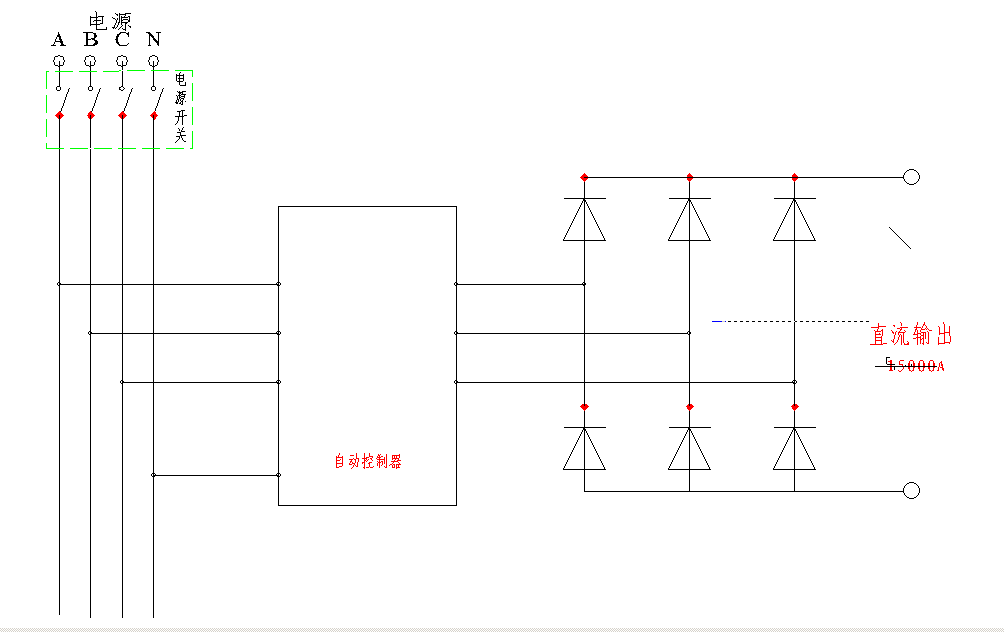

附圖：原理

該方案為：增加降壓變壓器后整機方案，輸出端最高開路電壓U＜5V DC，
