設備帶電檢測解決方案|開關柜局放測試 |
發布者：揚州市拓騰電氣有限公司 發布時間：2018/3/17 |

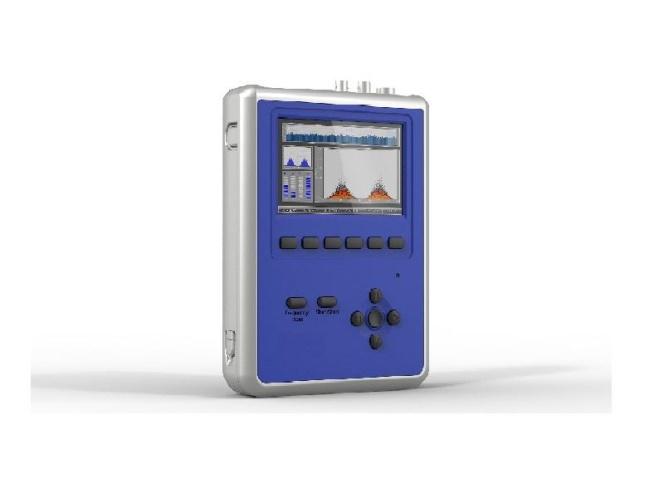

TE-PDHAT-600 產品概述
便攜式局部放電檢測儀適用于中低壓開關柜、室內開關站、環網柜、分支箱等電力設備的局部放電。其采用接入暫態地電壓和超聲波(AE)檢測局部放電的方法。
產品功能
1.單通道設計：可單獨接入接入暫態地電壓或者超聲波傳感器； 2.便攜式設計：維護人員可單獨完成實施局部放電的檢測過程； 3.操作簡單：現場人員可使用儀器上的快捷按鍵輕松完成整個檢測； 4.局部放電智能化診斷：儀器界面的判斷結論可幫助現場工作人員分析局部放電類型； 5.多種圖譜顯示：實時顯示放電幅度趨勢圖、Q-N-Φ圖（PRPD）、 特征棒圖、時域和相域圖等。 采樣速率：20Msps 采樣精度：12Bit 檢測靈敏度：通道最小可測放電量5pC 檢測動態范圍：60dB
檢測信號帶寬：暫態地電壓3-70MHz， 高頻CT(HFCT)0.5-30MHz 超聲波20-200KHz
TE-PDTA-200
產品概述 便攜式開關柜局部放電檢測儀適用于定量檢測開關柜、環網柜等電力設備的局部放電。采用超聲波(AE)和地電波(TEV)檢測局部放電的方法。 產品功能 1.智能分析：云端智能上傳，高效分析管理測量結果；
2.智能報警：紅黃綠三色表現評價狀態； 3.TF卡存儲：移動TF卡存儲，方便數據讀取、導入和導出； 4.便攜接頭：可更換聚波器與延長探頭，應對各類情況。
TE-PDHUA-300 產品概述 便攜式多功能局部放電檢測儀適用于定量檢測電纜、GIS等電力設備的局部放電。采用超高頻(UHF),超聲波(AE)和高頻CT(HFCT)檢測局部放電的方法。 通道數 2個測量通道，可以選擇接入超高頻或者超聲波傳感器。
產品功能
1.采樣速率：20Msps； 2.采樣精度：12Bit； 3.檢測靈敏度： UHF通道最小可測放電量5pC，AE通道最小可測放電量50pC，HFCT最小可測放電量50pC ； 4.檢測動態范圍：UHF通道60dB、AE通道50dB、HFCT通道60dB； 5.檢測信號帶寬：高頻 0.5-30MHz； 6.超高頻400MHz-1600MHz； 7.超聲波20KHz-200KHz； 8.電池容量：5Ah； 9.待機時間：12小時。
TE-PDA2-200
產品概述
高低頻超聲波局部放電檢測儀適用于電力變壓器與GIS的局部放電檢測。2路AE信號同時進行測量。
產品功能
1.低頻超聲傳感器頻率范圍：20kHz～70kHz； 2.高頻超聲傳感器頻率范圍： 80kHz～200kHz； 3.信號動態范圍：>45dB； 4.雙通道：外接2路AE信號同時進行測量； 5.電池正常工作時間：＞8小時。
TE-PDUA2-100
產品概述 雙通道局部放電檢測儀適用于檢測GIS 氣體絕緣全封閉組合電器等設備的局部放電。支持雙通道聯合測試： UHF信號和AE信號。雙通道獨立AD采集存儲，采樣率為20MSps,AD位數12位
產品功能
1.測量靈敏度： 動態范圍70dB； UHF通道中心頻率可在400MHz~1600MHz范圍內任意選擇，帶寬可選50MHz或25MHz, AE通道的頻帶可在20~200KHz/20~100KHz/60~200KHz/60~100KHz這四種區間內任選一種 2.檢測靈敏度：AE通道最小可測放電量50pC； 3.量程切換：0.3mV / 3mv / 30mV； 4.電池容量：5Ah； 5.待機時間：12小時； 6.整機功耗：7瓦/時。
TE-PDHUAT4-600
產品概述 多功能局部放電檢測儀適用于測量油浸式變壓器，互感器，中壓開關柜與GIS等設備的局部放電。支持四通道聯合測試： 儀器具有6通道可選接入，支持4通道同時測試。
產品功能
1.測量靈敏度：UHF動態范圍：60dB；AE動態范圍：50dB； HFCT動態范圍：60dB；TEV動態范圍：60dB。 2.UHF測量頻帶：1100MHz~1300MHz； 3. AE頻帶：20~200KHz； 4.HFCT測量頻帶：3MHz~10MHz； 5.TEV測量頻帶：3MHz~30MHz； 6.采樣指標：4通道獨立AD采集存儲； 7.采樣率：20MSps； 8.AD位數：12位。
UHF（特高頻）測量通道：接收局部放電輻射出的超高頻段的電磁波能量；
TEV(暫態地電壓)測量通道；接收開關柜內部局部放電在金屬箱體上產生的暫態對地電壓脈沖信號；
TE-KGGPD-200
產品概述
開關柜局部放電在線監測系統適用于在線監測開關柜設備的局部放電。基于地電波在線精確檢測技術設計。局放在線監測節點可以提供永久性和半永久性的在線監測功能。
產品功能
1. 監測點數量：系統可監測255個節點； 2.采樣速率：20MSps； 3.采樣精度：12 bit； 4.檢測信號帶寬：50～70MHz； 5.監測動態范圍：0-60dB； 6.免維護時間：可實現5-10年的免維護。
TE-GISPD-200
產品概述
GIS高壓組合電器局部放電在線監測系統適用于在線監測GIS高壓組合電器的局部放電�；谔馗哳l電磁波脈沖在線監測技術設計。局放在線監測節點可以提供永久性和半永久性的GIS在線監測功能。
產品功能
1.監測點數量：系統可監測127個節點; 2.采樣速率：20MSps; 3.采樣精度：12 bit; 4.靈敏度：UHF通道最小可測放電量5pC; 5.監測動態范圍：70dB; 6.檢測信號帶寬：超高頻400～1600MHz; 7.整機功耗：12瓦/時; 8.電源：220V，50Hz。
(UHF)特高頻傳感器 GIS
(AE)接觸式超聲波傳感器 開關柜、變壓器
|
