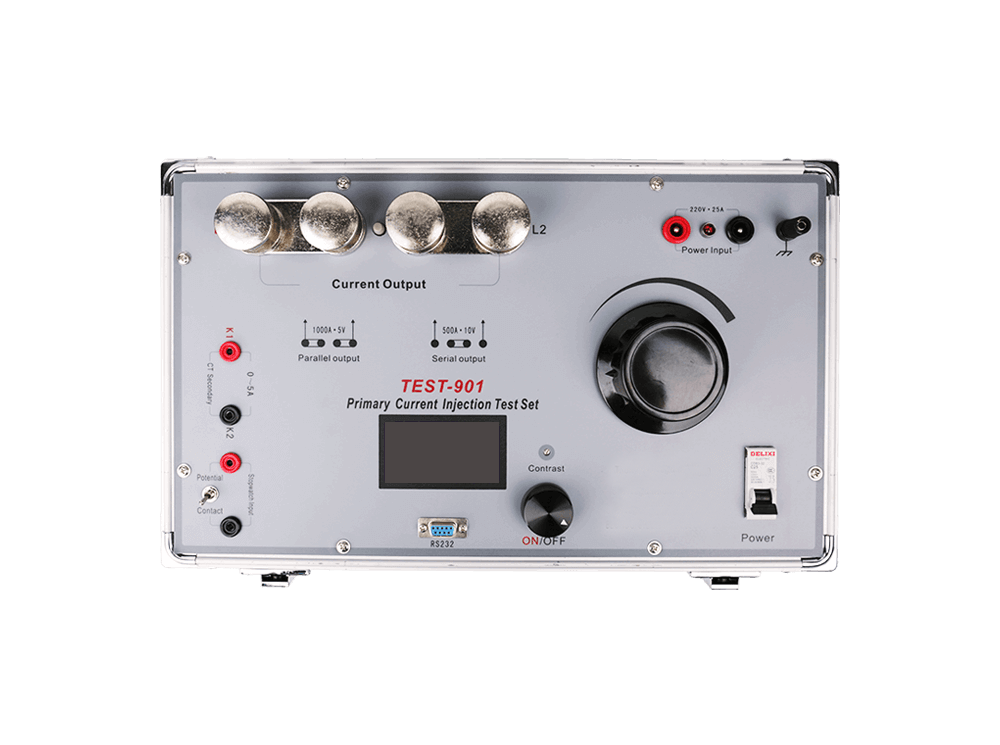

TEST-901一次電流注入測試儀采用ARM芯片控制其輸出過程和大容量環形變壓器，配有LCD顯示屏和電流表；可顯示一次電流值、二次電流值、匝數比和斷路器動作時間，包裝采用鋁合金機身，PC面板。TEST-901主要用于電力系統CT匝數比測試和大電流接觸電阻測試，該模型電流注入測試裝置適用于1.電流互感器的性能和匝數比試驗；2.保護繼電器的一次試驗；3.低壓和高壓斷路器的電流試驗；4.需要可變電流的調試試驗。
特點 應用
■ 快捷易用； ■ 接地網測試；
■ 便攜式設計； ■ 斷路器試驗；
■ 6米大電流電纜； ■ 一次注流試驗；
■ 具有CT比率測試功能； ■ 開關設備測試；
■ 熱保護、短路和過載保護； ■ 重合器和分段器；
■ 最大電流輸出高達1100A； ■ 電流互感器測試；
■ 內置數字安培計0.5%精度； ■ 保護繼電器試驗；
■ 內置數字定時器分辨率1ms；
■ 永久電流高達1000A，5kVA；
■ 體積小，重量輕，便于現場測試；
參數
|
電氣參數
|
|
精度
|
±0.5%
|
|
電源 (AC)
|
220V±10%·25A，50Hz/60Hz或110V±10%·50A，50Hz/60Hz
|
|
電流輸出 (AC)
|
1000A·5V或500A·10V
|
|
容量
|
5KVA
|
|
電流輸出波形失真
|
≤5%
|
|
雙重保護
|
過載電子保護和軟件保護
|
|
一次電流
|
|
范圍
|
0-1100A
|
|
分辨率
|
0.1A
|
|
精度
|
<0.5%
|
|
二次測量
|
|
范圍
|
0-6A
|
|
分辨率
|
0.001A
|
|
精度
|
<0.5%
|
|
當前持續時間
|
|
1000A 范圍
|
1000A 2-3分鐘
500A 3-6分鐘
|
|
500A 范圍
|
500A 2-3分鐘
|
|
連續輸出
|
400A
|
|
帶計時器
|
|
范圍
|
0.0001～999.999S
|
|
分辨率
|
0.001S
|
|
精度
|
<0.2% ±2個單位
|
|
標準
|
|
標準
|
IEC61010-1；IEC 61326-1
|
|
通信端口
|
RS232
|
|
電纜
|
長度2x6m，70mm²
|
|
機械參數
|
|
尺寸（寬×深×高）（毫米）
|
430×260×260
|
|
重量（千克）
|
25
|
|
環境條件
|
|
工作溫度
|
-10°C 至 50°C
|
|
儲存溫度
|
-40°C 至 70°C
|
|
相對濕度
|
≤95%冷凝
|
選型
|
型號
|
精度
|
初級電流
|
電流表（0-6A）
|
計時器
|
功率
|
注入電流時間
|
尺寸（寬×深×高）（毫米）
|
重量
|
附注
|
|
TEST-901
|
0.5%
|
0-1100A
|
有
|
有
|
5KVA
|
1000A：2-3分鐘；
500A：3-6分鐘
|
430×260×260
|
25KG
|
整體結構
|
|

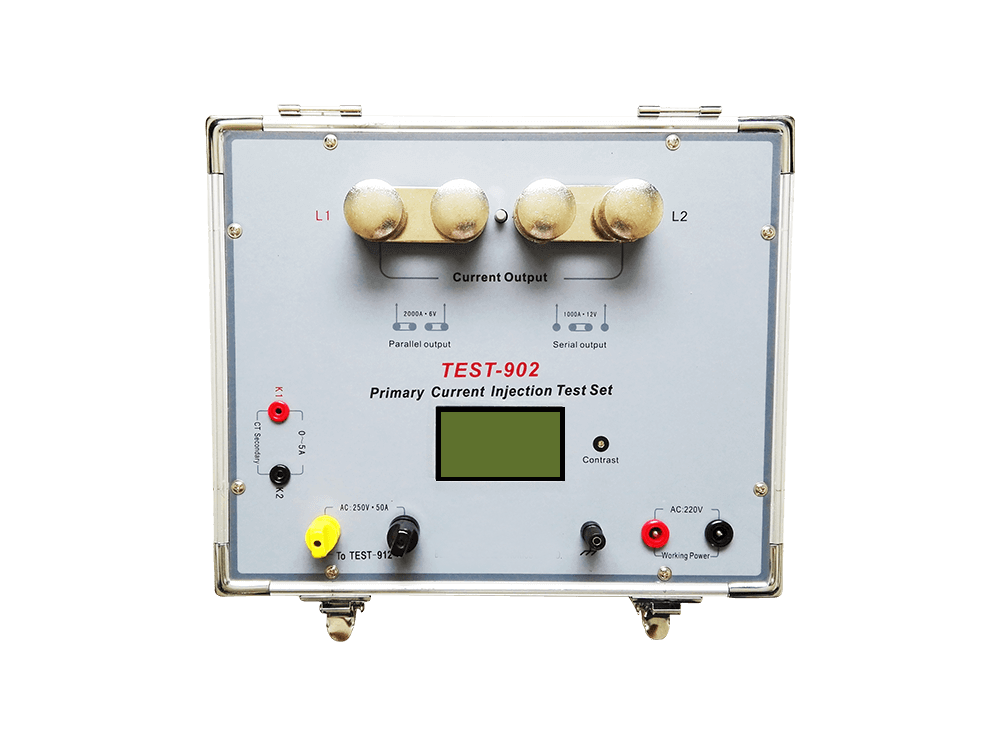

TEST-902
|
0.5%
|
0-2200A
|
有
|
有
|
12KVA
|
2000A：2-3分鐘；
1000A：3-6分鐘
|
360×300×295和320×300×300
|
35KG+15KG
|
分體結構
|
|

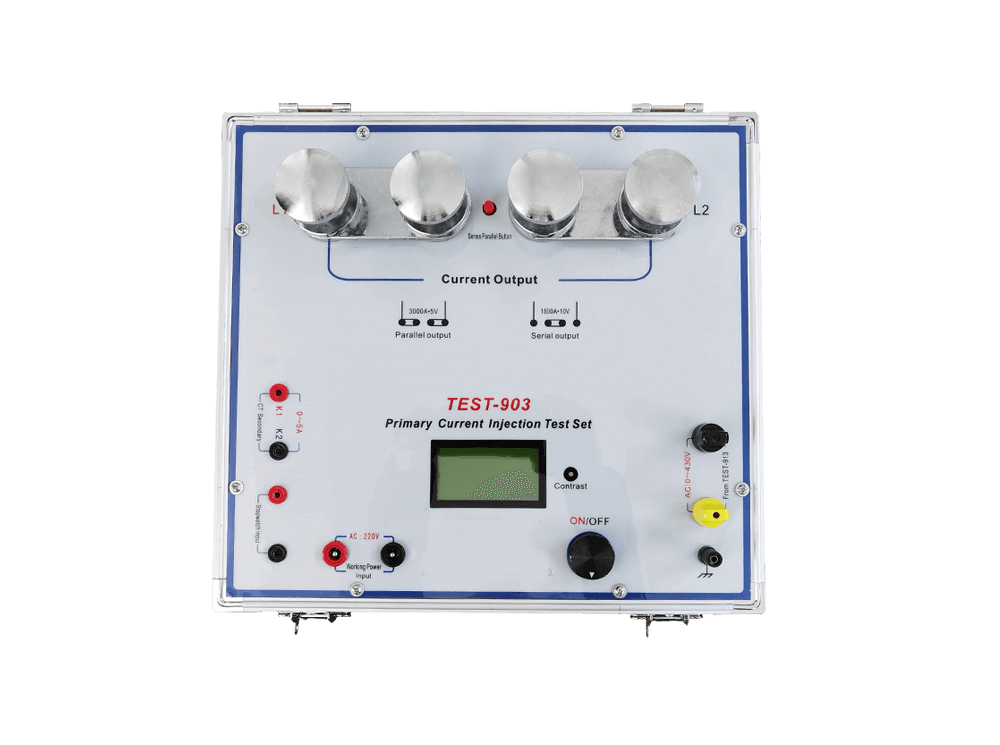

TEST-903
|
0.5%
|
0-3300A
|
有
|
有
|
15KVA
|
3000A：2-3分鐘；
1500A：3-6分鐘
|
380×350×360和340×290×420
|
48KG+42KG
|
分體結構
|
|

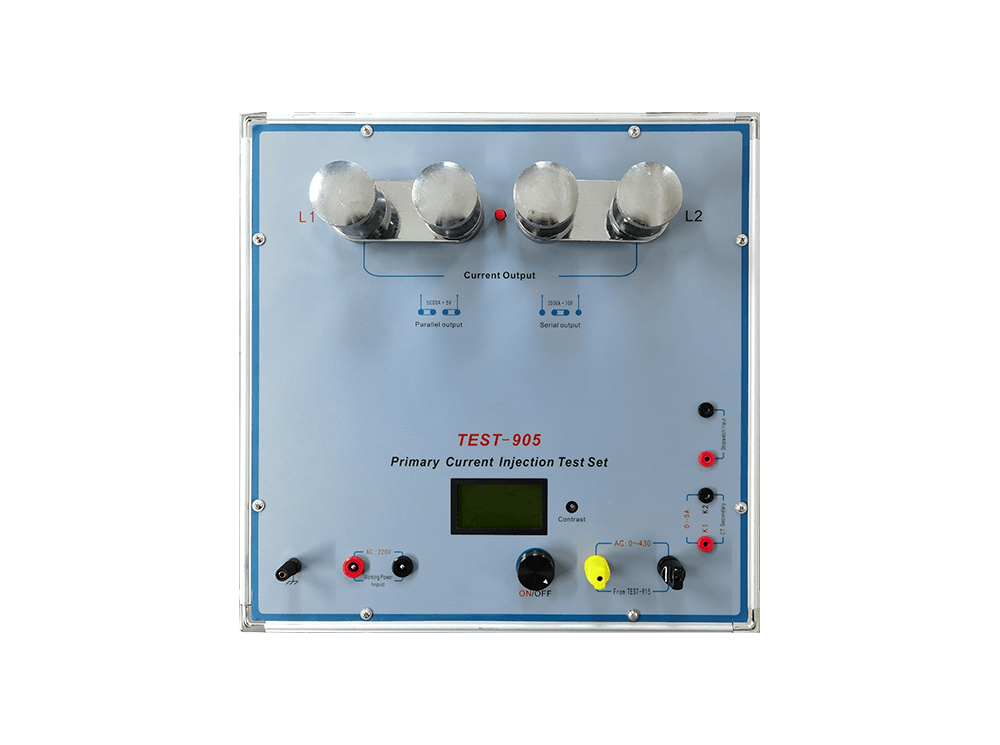

TEST-905
|
0.5%
|
0-5500A
|
有
|
有
|
30KVA
|
5000A：2-3分鐘；
2500A：3-6分鐘
|
430×430×445和550×450×600
|
68KG+55KG
|
分體結構
|
|
