T-3630E高端多功能接地電阻測試儀，專門為測量接地電阻、土壤電阻率、接地電壓、接地線漏電流、交流電流、直流電阻而設計。采用數字技術，可選精確的4極、3極和簡易2極法、選擇法、雙鉗法測量接地電阻，用于接地電阻測量；大口徑鉗子設計，用于測量采用大型引下導體的接地系統；可靈活、精確地測量單點接地、網狀接地等各種復雜情況下的接地電阻值。T-3630E接地電阻測試儀在測量并聯接地時不需要斷開任何并聯極，極大地提高了測量時的便利性。進口FFT和AFC技術，具有抗干擾能力和適應環境的能力，重復測試的一致性，保證了高精度、高穩定性和長時間測量的可靠性，可廣泛應用于電力、電信、氣象、油田、建筑、防雷、工業電氣設備等的接地電阻、土壤電阻率、接地電壓、交流電壓的測量。

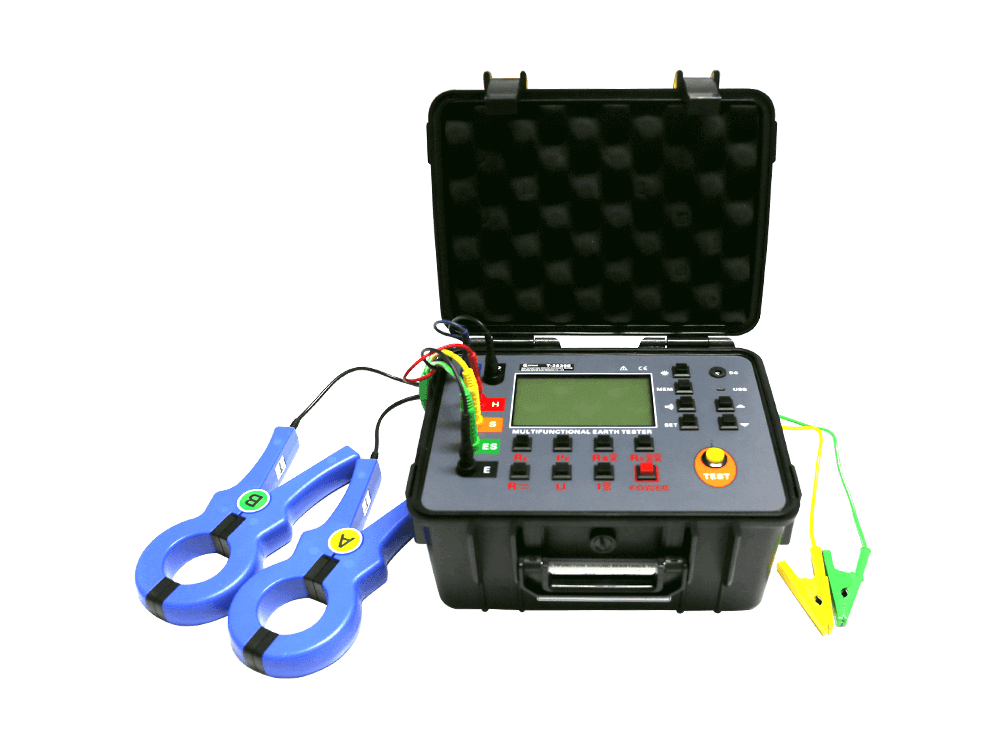

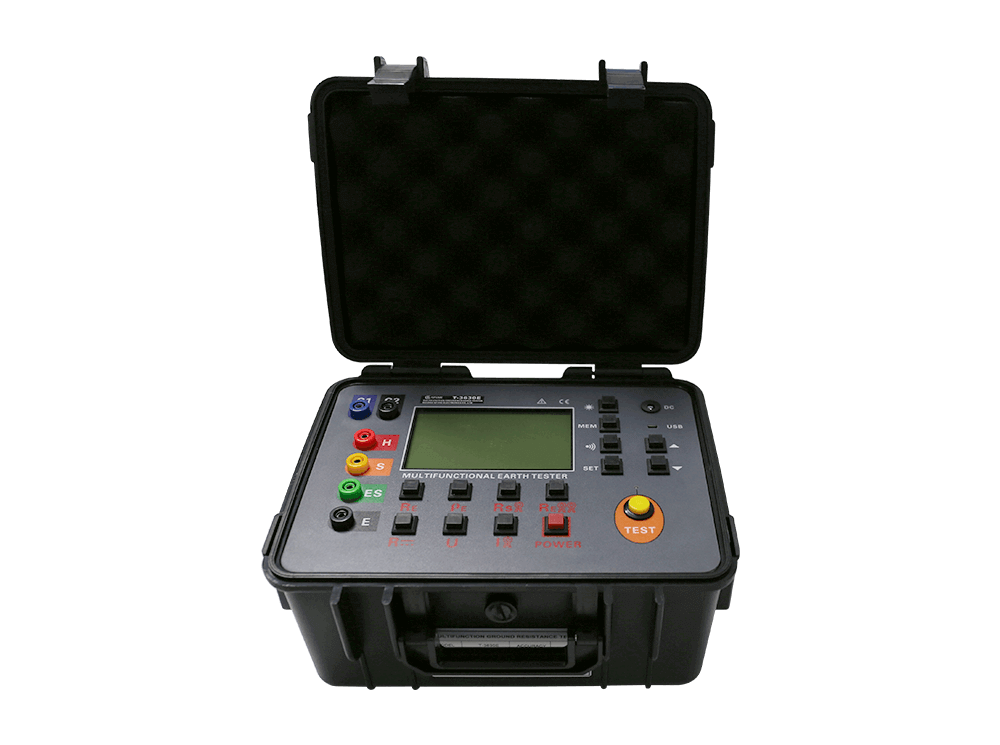

T-3630E多功能接地電阻儀由主機、監測軟件、測試線、輔助地柱、通訊線等組成。主機大屏幕液晶顯示，藍色背光，條形圖指示，清晰可見。同時可存儲100組數據，通過監測軟件、動態顯示和報警指示器實現歷史查詢和在線實時監測，自動關機，并具有歷史數據的查閱、讀取、保存、報表、打印等功能。
功能 特點
■ 3極測量； ■ 準確度2%；
■ 簡易2極測量； ■ 帶灰色背景燈；
■ 精確4極測量； ■ IP65防護等級；
■ 可使用雙鉗法； ■ 交流電壓0-100V；
■ 測量接地電阻； ■ 可記錄500組數據；
■ 測量接地電壓； ■ 直流電壓0-1000V；
■ 交流電壓的測量； ■ 交流電流測量0-1000A；
■ 測試土壤電阻率； ■ 接地電阻范圍0.01Ω - 30.00kΩ；
■ 交流漏電流的量； ■ 土壤電阻率(ρ)0.00Ωm - 9999kΩm；
■ 多種測量方法可選；
參數
|
電氣參數
|
|
功能
|
測量接地電阻、土壤電阻率；測量接地電壓、交流電壓、交流電的泄漏電流
|
|
準確度
|
2%
|
|
電源
|
直流6V(4.5AH電池，連續待機300小時)
|
|
背光
|
白屏背光，適用于昏暗場所
|
|
測量模式
|
精確4極測量，3極測量，簡易2極測量，選擇法，雙鉗法測量接地電阻
|
|
測量方法
|
2/3/4極法：變極法，Max測量電流20mA
選擇法：變極法，Max測量電流20mA
雙鉗法：非接觸互感測量法，Max測量電流1mA
土壤電阻率：4極測量（Wenner法）
直流電阻：變極法
交流電流：平均值整流（鉗形）
接地電壓：平均值整流（P（S）-ES之間）
|
|
測量速率
|
交流電流：約2次/秒
對地電壓：約2次/秒
接地電阻、土壤電阻率：約7秒/次
|
|
測量時間
|
5000次以上（短路測試，間隔時間應至少30秒）
|
|
接地電阻范圍
|
0Ω - 30.00KΩ
|
|
分辨率
|
0.01Ω/0.1Ω/1Ω/10Ω
|
|
土壤電阻率范圍
|
0.00Ωm - 9999kΩm
|
|
分辨率
|
0.01Ωm/0.1Ωm/1Ωm/10Ωm/100Ωm/1kΩm
|
|
接地電壓范圍
|
0 - 100V；分辨率0.01V
|
|
鉗制交流電流范圍
|
0 - 1000A；分辨率0.1mA
|
|
測試電壓波形
|
正弦波
|
|
測試頻率
|
128Hz
|
|
短路測試電流
|
Max交流20mA
|
|
開路測試電流
|
Max交流40V
|
|
電極距離范圍
|
1m-100m
|
|
背光
|
有
|
|
LCD顯示
|
108mm×65mm，4位LCD顯示，灰屏背光
|
|
通訊
|
USB端口
|
|
數據存儲
|
500 組
|
|
報警功能
|
有
|
|
消耗功率
|
待機：Max約25mA（背光燈關閉）
開機：Max28mA(無背光)
測量：Max約120mA（背光關閉）
|
|
過載保護
|
接地電阻：C(H)-E、P(S)-ES的每個接口之間，交流280V/3秒
|
|
絕緣電阻
|
超過20MΩ（電路和外殼之間是500V）
|
|
耐受電壓
|
交流3700V/rms（電路和外殼之間）
|
|
執行標準
|
IEC61010-1(CAT Ⅲ 300V，CAT IV 150V，污染等級2)，IEC61010-031；
IEC61557-1 (接地電阻標準)；
IEC61557-5 (土壤電阻率標準)；
JJG 366-2004(接地電阻表標準)；
JJG 1054-2009(鉗形接地電阻表標準)；
IEC61326(EMC)；
|
|
機械參數
|
|
尺寸(長×寬×高) (毫米)
|
277.2mm×227.5mm×153mm
|
|
電流鉗尺寸(長×寬×高) (毫米)
|
101mm×27mm×214mm
|
|
標準測試線
|
4根線：紅色15米、黑色15米、黃色10米、綠色10米各一條
|
|
建議測試線
|
2根線：紅色1.5米和黑色1.5米各一條
|
|
輔助接地線
|
4根線：Φ10mm×150mm 超過5000次（短路測試，間隔時間至少為30秒）
|
|
1000A 電流鉗 (可選)
|
2個：1個藍黑色插頭，1個紅黑色插頭。直徑50mm，1000:1，2米引線
|
|
重量 (千克)
|
總重量：8.05公斤（包括包裝）
測試儀：2430克（包括電池）
測試線：940g
輔助接地棒：935g（4根）
|
|
環境條件
|
|
操作溫度
|
-10°C 至 +50°C
|
|
儲存溫度
|
-40°C 至 70°C
|
|
相對濕度
|
≤90%RH
|
|
