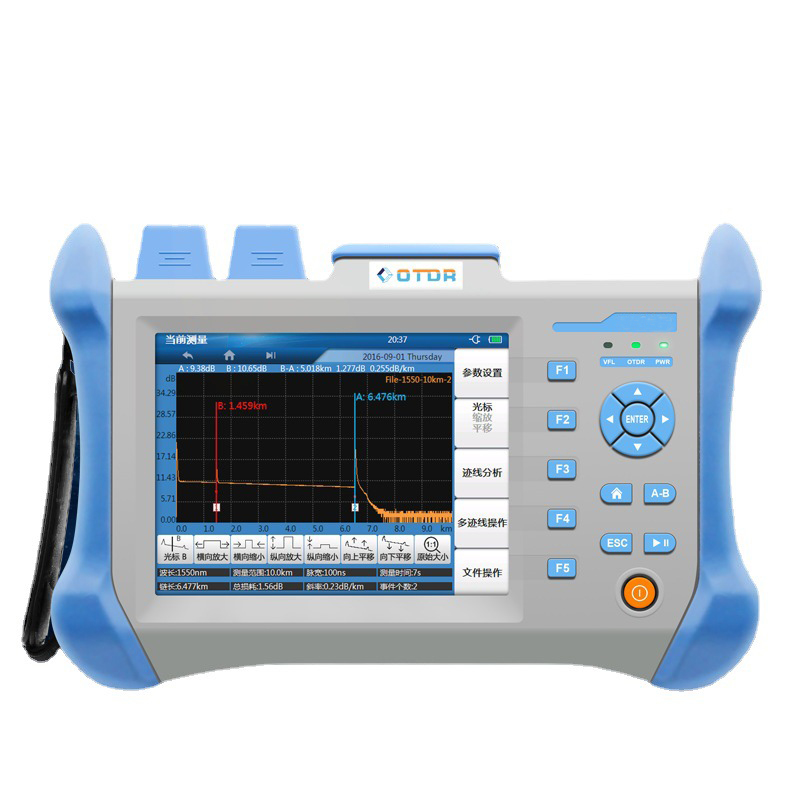

光纜故障斷點長度損耗檢測光纖測試儀 OTDR光時域反射儀 TMO5612 |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/8/23 |
功能簡介 ◆ 全自動測量模式：無須選擇測量距離與測量脈寬，系統會自動預判光纖線路長度，自動選擇合適的測量范圍以及測量脈寬，跡線也可以選擇自動保存或手動保存，方便數據分析 ◆多波長測量模式：在參數設置中可以選擇使用雙波長測試模式，系統會自動切換波長進行測量，實現在同一段光纖中使用不同的測量波長進行損耗測算，以進行數據分析 ◆多跡線分析功能：可以實現任意跡線文件之間的對比及顯示分析測算，使4條跡線同時顯示 ◆大容量鋰離子聚合物電池：超長待機時間，可以進行長時間的測量使用 ◆在線光檢測：可有效的保護測試儀表和通信設備 ◆雙操作模式：純屏幕觸控操作或純物理按鍵操作，均可實現所有功能，方便不同使用習慣的工程人員 ◆數據分析：設備可以保存并生成標準的曲線文件（.sor），大于20000條存儲容量輕松實現分析報告打印，曲線打印出圖，方便工程驗收 ◆ 測試時長：5S 10S 15S 30S 動態范圍：30/28db 技術規格
脈沖寬度
(SM 1310/1550NM) 5ns,10ns,20ns,50ns,100ns,500ns,1μs,2μs, 5μs,10μs.
(MM 850/1300NM) 5ns,10ns,20ns,50ns,100ns,500ns,1us
距離范圍
(SM 1310/1550NM) Dead zone test, 1.3km, 2.5km, 5.0km, 10km, 20km, 40km, 80km, 120km
(MM 850/1300NM):100m,400m,1.3km,2.5km,5km,10km,20km,40km,80km
采樣分辨率
最小0.05m
采樣點
128,000點
線性度
≤0.05dB/dB
損耗閾值
0.01dB
損耗分辨率
0.001dB
距離分辨率
0.01m
距離精確度
±(1m+測試距離×3×10-5+采樣分辨率) （不計折射率誤差）
數據存儲
80000條以上測試曲線
紅光源
10mW，CW/2Hz
接 口
3個USB口（Type A×2，Type B×1）
顯示器
5.6英寸觸摸屏
電 池
7.4V/4.4Ah鋰電池，可連續使用8小時
環 境
工作溫度：-10℃~+50℃；存儲溫度：-20℃~+70℃；濕度：≤95%（無冷凝）
尺寸/重量
235×150×66mm / 1.5kg（含電池）
附 件
腕帶、電源適配器、鋰電池、FC適配頭、USB連接線、快速指南、光盤、攜帶包
◆ 5.6寸觸摸液晶屏，7.4V/4.4Ah 大容量鋰電池 ◆ 多種動態范圍及波長組合可供選擇 ◆ 事件盲區最低可達0.8m， 衰減盲區4m ◆ 多種測量模式，支持觸屏和物理按鍵兩種操作，一鍵式可以完成測量 ◆ 具有線路光告警功能，最大程度地保護儀表光模塊 ◆ 實時測試功能，方便觀察光纖實時對接效果 ◆ 內置大功率紅光源，可方便肉眼檢測近端光纖線路中的故障點 ◆ 支持中英文輸入，擁有友好的輸入界面，完全模擬電腦鍵盤輸入 ◆ 自帶8GB內存，可存儲超過80000條曲線 ◆ 配置PC數據分析與仿真軟件，可批量處理、生成、打印測試報告
◆ 配備2個主USB接口，可進行電腦仿真控制及外接存儲設備 ■ 典型事件測試波形
■ 精致人機界面
|
