電容器充放電試驗裝置 低壓成套無功功率補償裝置電容充放電檢測臺 |
發布者：揚州市拓騰電氣有限公司 發布時間：2023/7/19 |
1.《GB/T 12747.1-2017標稱電壓1000V及以下交流電力系統用自愈式并聯電容器》
22 放電器件的安全要求 電容器單元和/或組應裝有使每一單元在3min內從初始峰值電壓放電到75V或更低的放電器件。 2.《GB/T 15576-2016 低壓成套無功功率補償裝置》 6.9.8裝置的放電設施應保證電容器斷電后，從額定電壓峰值放電至50V的時間不大于3min。電容器未放電前，接觸會造成危險，應裝有警告標志。 3.《低壓開關柜標準化設計方案》（2020版） 10.20.5放電試驗 放電試驗在不同容量的電容器上進行，用直流法將電容器充電至額定電壓峰值，然后接通放電設備，裝置的放電設施應保證電容斷電后，從額定電壓峰值放電至50V的時間不大于3min，連續測量5次均滿足，則此項試驗通過。

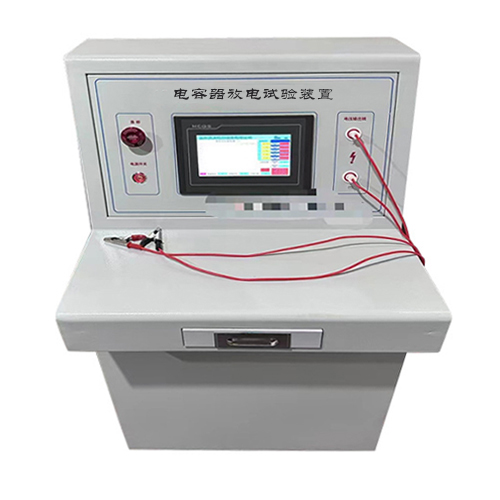

根據GB/T15576-2020低壓成套無功功率補償裝置進行設計研發，設備通過10.2寸彩色觸摸屏作為操控顯示，同時采用可編程PLC進行自動化控制，并用曲線的形式顯示，更為直觀，操作簡單方便，是一款針對電容器內部器件放電試驗的專用設備，滿足低壓成套無功功率補償柜電容器的放電試驗要求，是生產車間、實驗室、安裝調試、科研開發必備的檢測工具。 該設備采用PWM控制技術的高壓直流電源作為充電電源，具有過壓過流保護，電流、電壓穩定，動態響應速度快，精度高等特點。 技術參數
輸入電壓：～220V±10% 50Hz； 充電電壓：DC0～1000V； 分辨率：1V； 顯示精度：±3%±2個字； 充電電流：恒流≤1A； 控制方式：觸摸屏控制； 充電時間設置：0～9999S； 放電時間設置：0～9999S； 放電后判定電壓設置：0～100V； 試驗次數設置：1～9999次； 保護功能：過壓、過流設置； 絕緣等級：F級; 防護等級：IP20（適合室內使用） 僅適用于帶無功補償裝置的JP柜 |
